Panoramica

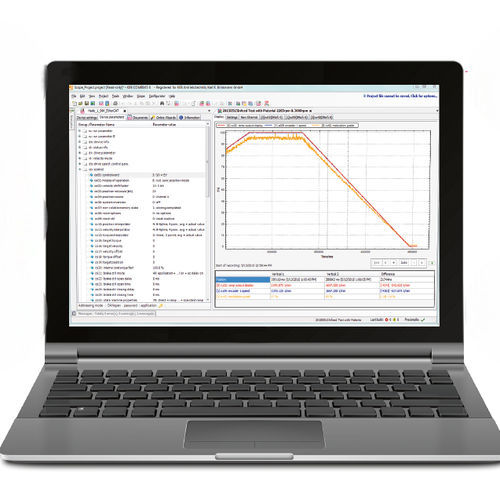

COMBIVIS 6 è una suite software PC gratuita di KEB per la configurazione, messa in servizio, diagnosi e gestione dei controller di azionamento KEB. Offre gestione dei parametri, monitoraggio in tempo reale, gestione firmware, un oscilloscopio integrato e pacchetti opzionali per adattare le funzionalità alle esigenze applicative.

Punti salienti

• Configurazione completa dei parametri di dispositivo e gestione delle liste di parametri
• Visualizzazione delle misure fisiche e monitoraggio dei dati operativi
• Wizards per messa in servizio guidata e troubleshooting con interfacce grafiche intuitive
• Configurazione e analisi della comunicazione fieldbus in tempo reale
• Banca documentale integrata con manuali e documentazione tecnica
• Oscilloscopio multicanale per registrazione e visualizzazione dei segnali
• Drive Software Center per aggiornamenti firmware dei controller COMBIVERT

Funzioni principali

• Messa in servizio, configurazione e amministrazione dei dispositivi KEB
• Assistenti guidati per commissioning e diagnostica
• Liste di parametri: creare, salvare, ripristinare e distribuire set di parametri
• Calcolo dell'efficienza energetica conforme alla EN 61800-9-2
• Accesso diretto alla documentazione dei componenti del portfolio KEB

Pacchetti di espansione (esempi)

• Device Naming: rinominazione in blocco dei dispositivi in un progetto con schemi di nomenclatura standard o personalizzati
• Servo Pump Wizard: messa in servizio assistita per pompa servo + azionamento + motore con autotuning e gestione risonanza/notch
• Startup Wizard T6 APD: assistente di avvio guidato per controller modulari T6 APD e definizione delle interfacce
• Dashboard: visualizzazione chiara dello stato dei controller S6/F6, parametri di esercizio, storico errori e snapshot per assistenza
• Scope 2.0: registrazione avanzata, trigger intelligenti, sovrapposizione curve e integrazione migliorata

COMBIVIS CLI
COMBIVIS CLI è uno strumento a riga di comando per l'interazione automatizzata con dispositivi KEB via UDP o collegamento seriale. Usi tipici: lettura/scrittura parametri, esecuzione di liste di parametri e operazioni KebFTP per automazione di produzione e assistenza.

• Comandi comuni: logFile, write/read, downloadDW5
• Funzioni KebFTP: transferFormTarget, listFiles, deleteFile
• Piattaforme supportate (richiede .NET Framework 4.7.2): Windows 7, 8.1, 10

COMBIVIS mobile (App)
L'app COMBIVIS mobile consente il controllo wireless dei controller KEB da smartphone o tablet (WLAN o Bluetooth con adattatore). Supporta monitoraggio, analisi guasti, lettura/scrittura parametri, liste preferite e backup/restore con funzionalità di oscilloscopio offline.

• Compatibile con COMBIVERT S6/F6
• Connessione tramite WLAN e Bluetooth (potrebbe richiedere adattatore)
• Dashboard, elenco errori, stato I/O e cronologia operative
• Lettura/scrittura parametri, liste preferite e backup/restore
• Funzionalità di oscilloscopio offline

Download & Documentazione
COMBIVIS 6 include manuali utente, note di rilascio, FAQ e installer forniti dal produttore. La documentazione completa e i pacchetti di download sono disponibili nella pagina prodotto.

Specifiche tecniche

• Prodotto / modello: COMBIVIS 6
• Produttore: KEB Automation KG
• Licenza / disponibilità: software PC fornito gratuitamente da KEB
• Controller principali supportati: COMBIVERT S6, F6
• Oscilloscopio: oscilloscopio digitale multicanale per registrazione e visualizzazione dei segnali
• Fieldbus: configurazione e analisi della comunicazione fieldbus in tempo reale
• Energia: calcolo dell'efficienza secondo EN 61800-9-2
• Pacchetti di espansione: Device Naming, Servo Pump Wizard, Startup Wizard T6 APD, Dashboard, Scope 2.0, ecc.
• COMBIVIS CLI: connettività UDP/seriale; Windows 7/8.1/10, .NET Framework 4.7.2
• Versione software documentata: 6.9.0
