UPS con alimentazione elettrica COMBIVERT P6

ACtrifasecompatto

Panoramica

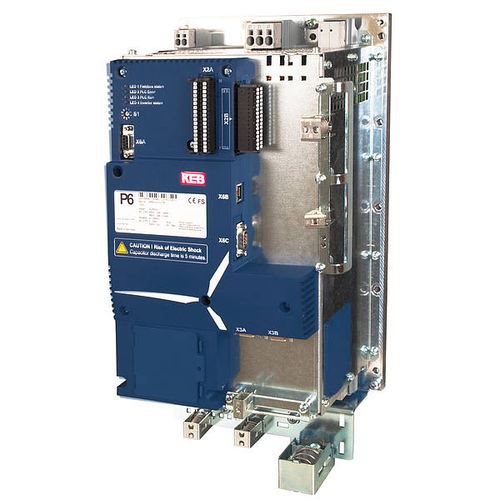

Il COMBIVERT P6 di KEB integra in un unico dispositivo l'inverter per pitch, il controllo e l'alimentazione del freno, un caricatore per lo stoccaggio energetico e un PLC integrato. Regola l'angolo delle pale per ottimizzare la potenza e, in caso di guasto, esegue una corsa di sicurezza rapida per portare le pale fuori dal vento e prevenire sovrarotazioni. Adatto a sistemi pitch onshore e offshore in diverse classi di potenza.

Punti salienti

• Ampia gamma di potenza (18–42 kW)
• PLC integrato con monitoraggio e librerie configurabili
• Corsa di sicurezza verificata da TÜV che raggiunge PL d (EN ISO 13849-1)
• Controllo e alimentazione del freno (24 V e opzioni alta tensione)
• Caricatore per il sistema di accumulo energetico

Sicurezza funzionale nelle applicazioni pitch
Al rilevamento di condizioni critiche di sicurezza il dispositivo esegue autonomamente la corsa di sicurezza: le pale vengono portate fuori dal vento rapidamente e in modo affidabile per proteggere la turbina da pericolose sovrarotazioni. TÜV Rheinland conferma il raggiungimento di PL d secondo EN ISO 13849-1.

Pacchetti software
Il PLC integrato è programmabile e include una libreria di controllo di base. La Extended Pitch Library fornisce blocchi funzionali predefiniti per le attività tipiche di pitch, consentendo all'integratore di implementare le interfacce specifiche dell'impianto. La configurazione software è flessibile per diverse esigenze applicative.

Motori pitch
KEB fornisce motori pitch adeguati alla gamma di potenze: servomotori altamente dinamici e resistenti alle vibrazioni, con encoder robusti e freni fail-safe KEB. Opzioni motore: IP65 e verniciature anticorrosione per impiego offshore; varianti Hot Climate (HCV) e Cold Climate (CCV). Cavi motore e sensori preassemblati con connettori semplificano l'installazione.

Applicazioni

• Sistemi pitch per turbine eoliche (onshore e offshore)
• Sistemi di azionamento speciali che richiedono PLC integrata e funzioni freno

Dati tecnici
Classe di potenza: 3 fasi, 400 V AC
Gamma di potenza: 18 kW … 42 kW
Uscita nominale: 45 A … 120 A, picchi fino a 350 A (breve durata)
Intervallo di frequenza: 0 … 200 Hz
Alimentazione freno: 24 V; freno alta tensione 50 V … 300 V
Filtro EMC: integrato, classe C2
Fieldbus: PROFIBUS, CANopen, Interbus, PROFINET Slave, Powerlink Controlled Node, EtherCAT Slave

Specifiche

• Funzioni combinate: inverter pitch, controllo e alimentazione freno, caricatore per accumulo energetico, PLC integrato
• Sicurezza: corsa di sicurezza verificata da TÜV raggiungendo PL d (EN ISO 13849-1)
• Elevato livello di integrazione: design compatto e robusto per uso onshore/offshore
• Opzioni software estese e blocchi funzione pitch predefiniti
• Motori pitch abbinati con freni fail-safe, opzioni IP65 e anticorrosione; varianti HCV/CCV
