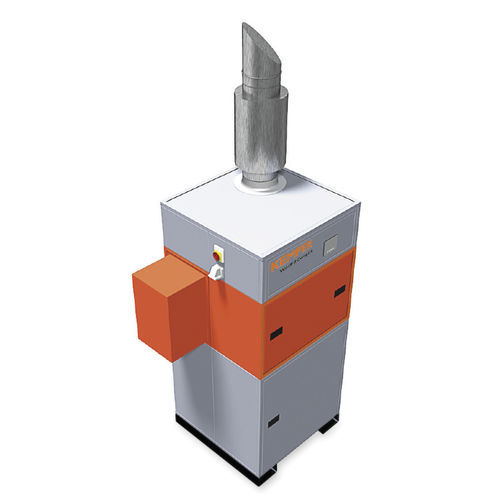

Sistema centralizzato di aspirazione e di filtrazione di fumo trasportabile WeldFil Compact

ad uso industrialedi saldaturalaser

Panoramica

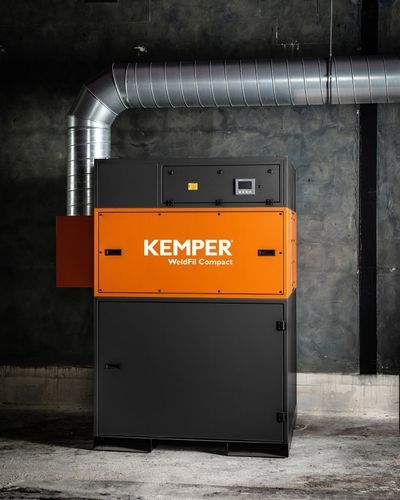

L'unità di aspirazione fumi WeldFil Compact è un sistema centrale compatto plug-and-play progettato per capannoni e officine di saldatura con elevati livelli di fumi e polveri. Fornita pronta per il collegamento e dotata di tasche per carrello elevatore e occhi di sollevamento, può servire più postazioni di saldatura, macchine da taglio e robot di saldatura. Le cartucce filtranti a membrana KemTex® ePTFE trattengono particelle ultrafini inferiori a 0,1 µm. La certificazione W3/IFA consente l'impiego con acciai cromo-nichel.

Applicazioni

• Elevati volumi di fumi/polveri
• Officine di saldatura e rettifica
• Centri di formazione e linee di saldatura robotizzate
• Sistemi di taglio laser, plasma e ossitaglio
• Possibilità di installazione esterna

Punti chiave
Unisce ingombro ridotto a prestazioni industriali adatte all'esercizio multi-postazione. Caratteristiche principali:

• Fissaggio mediante aria compressa dei contenitori di raccolta per una raccolta senza contaminazione
• Pulizia automatica del filtro controllata dalla pressione differenziale per funzionamento continuo
• Basse emissioni acustiche (65 dB(A))
• Risparmio energetico tramite controllo automatico del volume di estrazione
• Controllo intelligente con display touch e funzioni di diagnosi
• Contatti privi di potenziale per integrazione con apparecchiature di terze parti
• Cartucce KemTex® ePTFE con filtrazione superficiale per la protezione della salute degli operatori

Installazione rapida e funzionamento continuo con elevata efficienza di filtrazione
Fornita plug-and-play con tasche per carrello elevatore e occhi di sollevamento per una rapida messa in servizio. Progettata per uso continuo in configurazioni multi-postazione, con alta efficienza di separazione e gestione affidabile dei filtri.

Dati tecnici (tabella)
Peso: 980 kg
Dimensioni (profondità) in mm: 1413
Dimensioni (larghezza) in mm: 1413
Dimensioni (altezza) in mm: 2784

Collegamenti
Ingresso aria in mm: 450
Uscita aria in mm: 560
Volume contenitore polvere in L: 68

Filtro
Stadi filtro: 1
Area filtro in m²: 20
Numero elementi filtro: 5
Area filtro totale in m²: 100
Efficienza di separazione ≥: 100%

Tecnologia
Potenza motore in kW: 7,5
Corrente nominale in A: 13,7
Livello di pressione sonora in dB(A): 65
Alimentazione aria compressa in bar: 5-6

Prestazioni
Portata massima ventilatore in m³/h: 11000
Pressione di lavoro in Pa: 1800
Depressione minima in Pa: 2500
Capacità di estrazione (configurazione selezionata) in m³/h: 5250-7560
Portata volumetrica max in m³/h: 10000

Caratteristiche / specifiche tecniche

• Modello: WeldFil Compact
• Plug-and-play, pronto per il collegamento, con tasche per carrello elevatore e occhi di sollevamento
• Tipo filtro: cartucce a membrana KemTex® ePTFE (filtrazione superficiale), trattengono particelle < 0,1 µm
• Certificazione W3/IFA (idoneo per acciai cromo-nichel)
• Pulizia automatica filtri controllata dalla pressione differenziale (funzionamento continuo)
• Fissaggio pneumatico dei contenitori di raccolta (raccolta senza contaminazione)
• Controllo intelligente con display touch e sistema di diagnostica
• Regolazione automatica opzionale della potenza di estrazione per risparmio energetico
