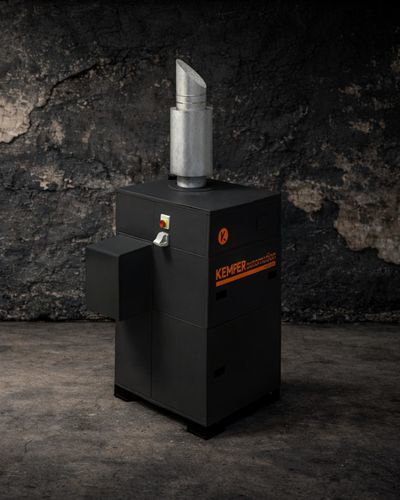

Sistema di filtrazione a cartuccia ArcFil Pro

a membranaper fumi di saldatura

Panoramica
Unità di filtrazione mobile ad alte prestazioni per la captazione e filtrazione dei fumi di saldatura nelle aree di saldatura robotizzata. Design compatto che consente rapida installazione e avvio. Adatta ad applicazioni di saldatura robotizzata, incluso il laser. La certificazione W3 (DIN EN ISO 21904) permette il ricircolo dell'aria filtrata nel reparto di produzione. Collegamento diretto a cappa o cabina che copra l'area di lavoro del robot.

Ambiti di impiego

• Alti volumi di fumi e polveri
• Officine di saldatura e officine di smerigliatura
• Centri di formazione e linee di saldatura robotizzate
• Sistemi di taglio laser, plasma e ossitaglio
• Installazione esterna possibile

Punti di forza

• Raccolta della polvere senza contaminazione mediante fissaggio pneumatico dei contenitori
• Funzionamento continuo senza interruzioni grazie alla pulizia automatica del filtro controllata dalla pressione differenziale
• Basse emissioni acustiche (livello di pressione sonora 65 dB(A))
• Significativo risparmio energetico con il regolatore automatico della portata d'aspirazione (opzione)
• Comando intuitivo tramite display touchscreen con diagnostica
• Massima protezione degli operatori con cartucce filtranti KemTex® in ePTFE (filtrazione superficiale)
• Modalità di ricircolo possibile (es. per acciaio cromo-nichel) grazie alla certificazione W3

Dati tecnici
Collegamenti
Ingresso aria (mm): 450
Uscita aria (mm): 450
Volume contenitore polvere (L): 192

Dimensioni
Profondità × Larghezza × Altezza (mm): 1864 × 1413 × 2110
Peso (kg): 790

Filtro
Stadi di filtrazione: 1
Superficie filtrante per elemento (m²): 10
Efficienza di separazione (% ≥): 99,9
Numero elementi filtranti: 9
Superficie filtrante totale (m²): 90

Prestazioni / Motore
Livello di pressione sonora (dB(A)): 65
Alimentazione aria compressa (bar): 5-6
Potenza motore (kW): 5,5
Corrente nominale (A): 10,7
Portata massima ventilatore (m³/h): 9000
Portata volumetrica max. (m³/h): 9000
Pressione di esercizio (Pa): 1750
Depressione minima (Pa): 2300
Capacità di aspirazione (m³/h): 4500-6480

Caratteristiche / Specifiche

• Modello: ArcFil Pro
• Serie: Automation-Line
• Produttore: KEMPER
• Articolo n.: 3565
• Certificazione: W3 (DIN EN ISO 21904) — ricircolo possibile
• Compatibile con saldatura robotizzata e saldatura laser
• Pulizia automatica dei filtri a pressione differenziale
• Cartucce filtranti KemTex® ePTFE (filtrazione superficiale)
• Efficienza di separazione ≥ 99,9%
• Portata max. ventilatore: 9000 m³/h
• Peso: 790 kg
