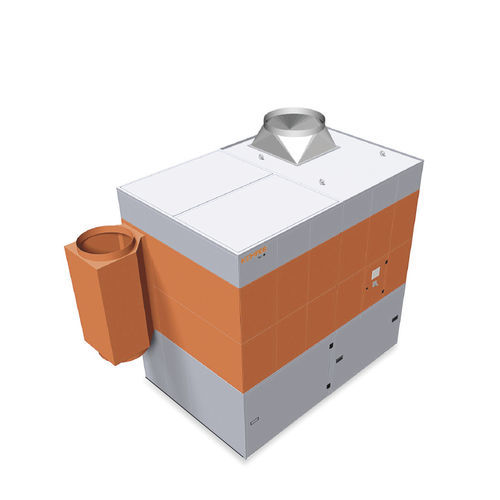

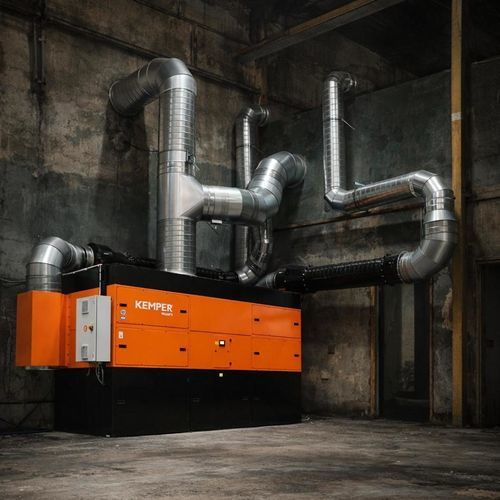

Sistema centralizzato di aspirazione e di filtrazione di fumo mobile WeldFil

di saldaturalaserdi rettifica

Panoramica del prodotto
Unità di aspirazione fumi di saldatura progettata per più postazioni di lavoro e applicazioni intensive con elevata capacità di aspirazione

Breve descrizione
Unità centrale di estrazione e filtrazione WeldFil a design modulare per prestazioni scalabili. Dotata di cartucce filtranti a membrana KemTex® ePTFE per filtrazione superficiale di polveri ultrafini (< 0,1 µm). Intervalli di aspirazione configurabili e controllo automatico opzionale consentono un funzionamento industriale continuo ed efficiente dal punto di vista energetico.

Applicazioni tipiche

• Elevati livelli di fumi e polveri di saldatura
• Centri di formazione e linee di saldatura robotizzate
• Sistemi di taglio laser, plasma e a fiamma
• Installazione all'esterno
• Officine di saldatura e rettifica

Punti di forza

• Raccolta della polvere senza contaminazione mediante fissaggio pneumatico dei contenitori
• Funzionamento continuo senza interruzioni grazie alla pulizia automatica dei filtri controllata dalla pressione differenziale
• Basse emissioni acustiche (livello di pressione sonora 65 dB(A))
• Struttura modulare espandibile per più postazioni
• Risparmio energetico tramite controllo automatico del volume di estrazione
• Comando intuitivo tramite touch-screen con sistema di diagnostica
• Integrazione flessibile in sistemi di terze parti tramite contatti senza potenziale
• Protezione del personale mediante cartucce KemTex® ePTFE con filtrazione superficiale

Dati tecnici
Dimensioni:
Peso (kg): 2420
Profondità (mm): 1864
Larghezza (mm): 4239
Altezza (mm): 2670

Collegamenti:
Ingresso aria (mm): 1420
Uscita aria (mm): 900
Volume contenitore polvere (L): 384

Filtro:
Stadi di filtrazione: 1
Superficie filtrante (m² per elemento): 20
Numero di elementi filtranti: 18
Superficie filtrante totale (m²): 360
Efficienza di separazione (%) ≥: 99,9

Tecnologia:
Potenza motore (kW): 22
Corrente nominale (A): 40
Livello di pressione sonora (dB(A)): 65
Alimentazione aria compressa (bar): 5-6

Prestazioni:
Portata max ventilatore (m³/h): 37000
Portata volumetrica max (m³/h): 37000
Pressione di lavoro (Pa): 1800
Sottopressione min. (Pa): 2250
Capacità di estrazione (m³/h): 18500 - 26640 (configurabile)

Caratteristiche / specifiche tecniche

• Articolo (SKU): 34270
• Modello: WeldFil
• Potenza motore: 22 kW
• Corrente nominale: 40 A
• Livello di pressione sonora: 65 dB(A)
• Peso: 2420 kg
• Dimensioni (P x L x H): 1864 mm x 4239 mm x 2670 mm
• Ingresso / uscita aria: 1420 mm / 900 mm
• Volume contenitore polvere: 384 L
• Stadi di filtrazione: 1; Superficie per elemento: 20 m²; Numero elementi: 18; Superficie totale: 360 m²
• Efficienza di separazione: ≥ 99,9 %
• Portata max ventilatore / volume: 37.000 m³/h
• Pressione di lavoro: 1.800 Pa; Sottopressione min.: 2.250 Pa
• Capacità di estrazione (esempio di configurazione): 18.500 - 26.640 m³/h
• Tecnologia di filtrazione: cartucce a membrana KemTex® ePTFE per particelle < 0,1 µm
