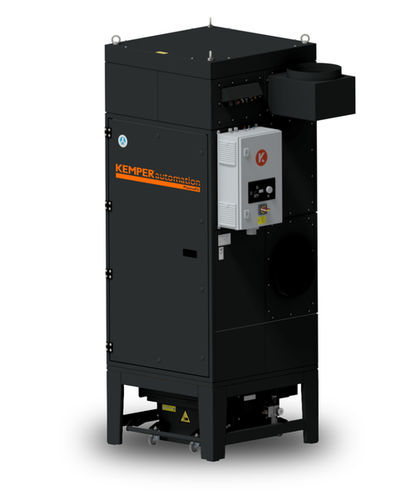

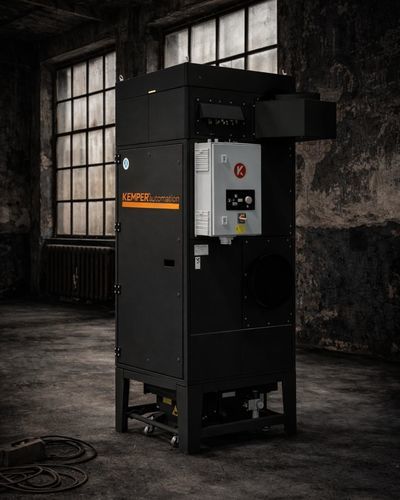

Unità di estrazione di polvere PlasmaFil

Panoramica
PlasmaFil è un'unità di filtrazione compatta, pronta all'uso, progettata per l'aspirazione dell'aria nei processi di taglio al plasma e ossitaglio. Fornita pronta per l'installazione, la sua ingombro ridotto e l'ampia superficie filtrante consentono intervalli di esercizio prolungati anche con elevate quantità di polvere. L'unità può essere configurata tramite diverse opzioni di collegamento delle condotte per adattarsi alle esigenze di installazione, garantendo l'estrazione efficiente di fumi e polveri con elevata efficienza di separazione e consumo energetico contenuto.

Applicazione prevista

• Estrazione per processi di taglio al plasma e taglio a fiamma/ossitaglio
• Livelli medi di fumi e particolato

Caratteristiche principali

• Sistema di filtrazione Automation-Line pronto all'uso e compatto per rapida installazione e messa in servizio
• Ampia superficie filtrante per intervalli di servizio prolungati con carichi di polvere elevati
• Più opzioni di collegamento delle condotte per installazione personalizzata
• Raccolta della polvere senza contaminazione tramite fissaggio a leva del contenitore di raccolta
• Controllo volumetrico automatico opzionale per estrazione basata sulla richiesta e risparmio energetico
• Pulizia automatica dei filtri su richiesta per funzionamento continuo

Opzioni di configurazione

• Varianti di portata d'estrazione (esempi): 2750–3900 m³/h (PE‑M), 2750–3900 m³/h (ePTFE, combinazioni limitate), 3800–5500 m³/h (PE‑M / ePTFE a seconda della configurazione)
• Tipi di ventilatore: ventilatore radiale (standard), ventilatore radiale a trasmissione diretta (disponibilità in base alla configurazione)
• Materiale del filtro: membrana PE‑M (standard), membrana KemTex® ePTFE (opzionale)

Dati tecnici
Dimensioni:
Peso (kg): 559
Profondità (mm): 962
Larghezza (mm): 962
Altezza (mm): 2650

Collegamenti:
Entrata aria (mm): 355
Uscita aria (mm): 355
Volume contenitore di raccolta polvere (L): 70

Filtro:
Stadi filtranti: 1
Superficie filtro (m² per elemento): 15
Numero elementi filtranti: 4
Superficie filtro totale (m²): 60
Efficienza di separazione (% ≥): 99,9

Tecnologia:
Potenza motore (kW): 4
Corrente nominale (A): 7,5
Livello di pressione sonora (dB(A)): 72
Alimentazione aria compressa (bar): 5–6

Prestazioni:
Portata max ventilatore (m³/h): 5500
Pressione di lavoro (Pa): 1550
Pressione negativa min. (Pa): 2500
Capacità di estrazione (m³/h): 2750–3900

Caratteristiche / specifiche tecniche

• Modello: PlasmaFil
• Applicazione: estrazione durante processi di taglio al plasma e a fiamma
• Sistema compatto pronto all'uso con ampia superficie filtrante per intervalli di manutenzione prolungati
• Portata di estrazione e materiale filtrante configurabili (PE‑M o ePTFE)
• Ventilatore radiale standard; altre opzioni di azionamento a seconda della configurazione
• Volume contenitore raccolta polvere: 70 L (fissaggio a leva per rimozione senza contaminazione)
• Elementi filtranti: 4 (15 m² ciascuno), 60 m² totali; singolo stadio filtrante
• Efficienza di separazione ≥ 99,9%
• Potenza motore: 4 kW; Corrente nominale: 7,5 A
• Livello di pressione sonora: 72 dB(A)
• Alimentazione aria compressa richiesta: 5–6 bar
• Portata massima ventilatore fino a 5500 m³/h; intervalli di estrazione tipici 2750–3900 m³/h a seconda della configurazione
