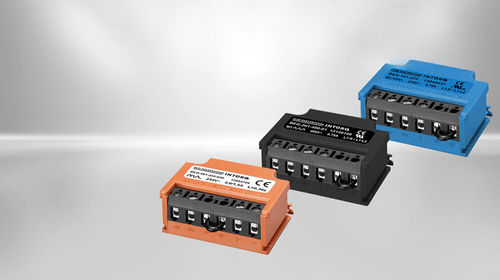

Ponte raddrizzatore di diodi verticale Regular Collection

di raddrizzamentodi correntedi tensione

Panoramica

La Regular Collection è una famiglia di raddrizzatori monofase per freni elettromagnetici e moduli elettronici. La gamma offre configurazioni ponte, semionda e ponte/semionda per ottimizzare il comportamento di rilascio del freno tramite sovraeccitazione, riduzione della potenza di mantenimento o una combinazione dei due in funzione della tensione della bobina selezionata.

Caratteristiche

• Disponibile come raddrizzatori a ponte, semionda e ponte/semionda
• Varianti di tensione per coprire l'intera gamma della tensione di rete
• Spegnimento rapido in CC opzionale tramite contatto ausiliario
• Smorzatore di scintille integrato per limitare la tensione di induzione
• Ampia gamma di temperatura operativa: -40 a +80 °C
• Alta immunità ai disturbi grazie alla protezione da sovratensioni in ingresso e in uscita
• Codice colore INTORQ per un rapido riconoscimento della funzione del raddrizzatore

Dettagli tecnici (per modello)

• BEG-161-270 — Raddrizzatore a ponte — Tensione di ingresso nominale: 0…270 V — Tensione di uscita: 0,9 x U1 — Corrente di uscita: 0,75 A — UL: US/C — Montaggio: orizzontale
• BEG-162-270 — Raddrizzatore a ponte — Tensione di ingresso nominale: 0…270 V — Tensione di uscita: 0,9 x U1 — Corrente di uscita: 0,75 A — UL: US/C — Montaggio: verticale
• BEG-161-250-000-1 — Raddrizzatore a ponte — Tensione di ingresso nominale: 0…270 V — Tensione di uscita: 0,9 x U1 — Corrente di uscita: 0,75 A — UL: US/C — Montaggio: orizzontale
• BEG-261-460-01 — Raddrizzatore semionda — Tensione di ingresso nominale: 0…460 V — Tensione di uscita: 0,45 x U1 — Corrente di uscita: 0,75 A — UL: US — Montaggio: orizzontale
• BEG-261-555-01 — Raddrizzatore semionda — Tensione di ingresso nominale: 0…555 V — Tensione di uscita: 0,45 x U1 — Corrente di uscita: 0,75 A — UL: US — Montaggio: orizzontale
• BEG-262-460-01 — Raddrizzatore semionda — Tensione di ingresso nominale: 0…460 V — Tensione di uscita: 0,45 x U1 — Corrente di uscita: 0,75 A — UL: US — Montaggio: verticale
• BEG-262-555-01 — Raddrizzatore semionda — Tensione di ingresso nominale: 0…555 V — Tensione di uscita: 0,45 x U1 — Corrente di uscita: 0,75 A — UL: US — Montaggio: verticale
• BEG-561-255-030 — Raddrizzatore ponte/semionda — Tensione di ingresso nominale: 160…255 V — Tensione di uscita: 0,9 / 0,45 x U1 — Corrente di uscita: 3,0 A / 1,5 A — Tempo di sovraeccitazione: 0,3 s — Montaggio: orizzontale
• BEG-561-255-130 — Raddrizzatore ponte/semionda — Tensione di ingresso nominale: 160…255 V — Tensione di uscita: 0,9 / 0,45 x U1 — Corrente di uscita: 3,0 A / 1,5 A — Tempo di sovraeccitazione: 1,3 s — Montaggio: orizzontale
• BEG-561-440-006-1 — Raddrizzatore ponte/semionda — Tensione di ingresso nominale: 230…440 V — Tensione di uscita: 0,9 / 0,45 x U1 — Corrente di uscita: 1,5 A / 0,75 A — Tempo di sovraeccitazione: 0,06 s — Montaggio: orizzontale
• BEG-561-440-030-1 — Raddrizzatore ponte/semionda — Tensione di ingresso nominale: 230…440 V — Tensione di uscita: 0,9 / 0,45 x U1 — Corrente di uscita: 1,5 A / 0,75 A — Tempo di sovraeccitazione: 0,3 s — Montaggio: orizzontale
• BEG-561-440-130 — Raddrizzatore ponte/semionda — Tensione di ingresso nominale: 230…440 V — Tensione di uscita: 0,9 / 0,45 x U1 — Corrente di uscita: 3,0 A / 1,5 A — Tempo di sovraeccitazione: 1,3 s — Montaggio: orizzontale

Specifiche tecniche

• Famiglia di prodotto: Regular Collection (raddrizzatori INTORQ)
• Prefisso di serie disponibile: BEG (più varianti BEG-xxx)
• Intervallo di tensione di ingresso nominale a seconda del modello: 0…555 V
• Intervallo di corrente in uscita: fino a 3,0 A (a seconda del modello e della modalità)
• Modalità di tensione di uscita: ~0,9 x U1 per ponte; ~0,45 x U1 per semionda; combinato 0,9 / 0,45 x U1 per ponte/semionda
• Sovraeccitazione (quando disponibile): da 0,06 s a 1,3 s (a seconda del modello)
• Opzioni di montaggio: orientamenti orizzontale e verticale
• Omologazioni: informazioni sulla certificazione UL disponibili per modelli specifici
• Temperatura di esercizio: -40 a +80 °C
• EMC / protezione: smorzatore di scintille integrato e protezione da sovratensioni per elevata immunità ai disturbi
• Produttore: Kendrion INTORQ
