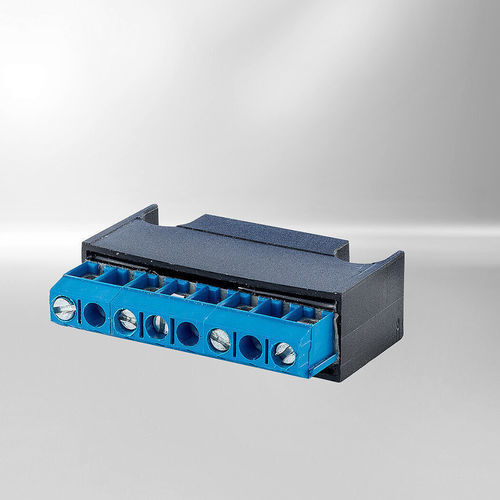

Ponte raddrizzatore di diodi a giunzione p-n Lean Collection

a pontedi raddrizzamentoAC

Raddrizzatori semionda e a ponte compatti, progettati per l'installazione in cassette di derivazione di motori frenanti con spazio limitato. Indicato per freni a molla, disponibile con diverse opzioni di connessione per adattarsi alle esigenze d'installazione.

Caratteristiche principali

• Disponibili con o senza spegnimento rapido tramite contatto ausiliario
• Ingombro molto contenuto per cassette di derivazione ridotte
• Diverse opzioni di montaggio e collegamento
• Adatti per freni a molla fino alla taglia 16
• Consigliati per applicazioni con requisiti dinamici limitati

Versioni

• Ponte / semionda CON spegnimento rapido tramite contatto ausiliario
• Ponte / semionda SENZA spegnimento rapido

Dettagli tecnici

• Caratteristiche:
  • Con spegnimento rapido
  • Senza spegnimento rapido
• Raddrizzamento:
  • Ponte / semionda (entrambe le versioni)
• Tensione nominale di ingresso:
  • Con spegnimento rapido: Semionda fino a 415 VAC / Ponte fino a 250 VAC
  • Senza spegnimento rapido: fino a 500 VAC
• Tensione di uscita:
  • Uout = Uin × 0,89 (ponte) / Uout = Uin × 0,445 (semionda)
• Corrente di uscita:
  • Con spegnimento rapido: Ponte 1 A / Semionda 1 A
  • Senza spegnimento rapido: Ponte 2,0 A / Semionda 1,0 A
• Spegnimento rapido:
  • Sì (quando fornito con contatto ausiliario)
  • No (versione senza contatto ausiliario)
• Connessioni:

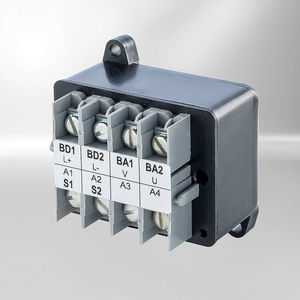

  • Morsetto (con spegnimento rapido)
  • Conduttori spelati o morsetto (senza spegnimento rapido)

Applicazioni e installazione

• Progettati per l'installazione in cassette di derivazione di motori frenanti dove lo spazio è limitato

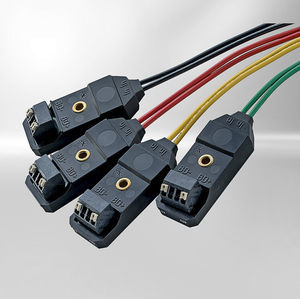

• For­niti con cavi liberi o connessioni a morsetto (varie opzioni di connessione disponibili)
• Accessori disponibili per soddisfare diverse esigenze di montaggio
• Ambito applicativo: freni a molla (fino alla taglia 16)
• Ottimizzati per ingombro ridotto e installazione semplice in cassette di piccole dimensioni quando i requisiti dinamici sono minimi
