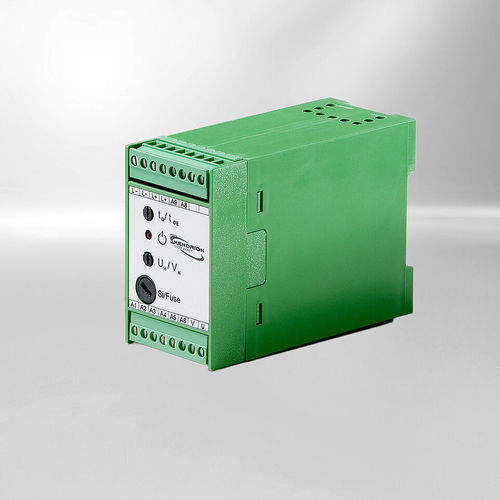

Ponte raddrizzatore di diodi SCR Power Collection

su guide DINdi raddrizzamentoAC

I raddrizzatori monofase per sovraeccitazione della Power Collection aumentano la forza di attrazione e riducono il tempo di attrazione delle bobine di azionamento, accorciano i tempi di innesto e disinnesto di frizioni e freni e riducono il consumo di potenza in mantenimento. Il raddrizzatore applica una tensione di sovraeccitazione rettificata a ponte per un tempo di sovraeccitazione selezionabile, quindi commuta su una tensione di mantenimento regolabile che non deve superare la tensione nominale della bobina.

Caratteristiche principali

• Raddrizzatori di sovraeccitazione con tensione di mantenimento regolabile
• Morsetti a vite pluggabili per un collegamento elettrico semplice
• Ideali per freni e magneti di grandi dimensioni
• Potenza di mantenimento ottimizzabile
• Spegnimento rapido (tramite contatto ausiliario)
• Installazione su guida di montaggio

Versioni disponibili

• Power Collection 415 VAC — Raddrizzatore monofase per sovraeccitazione con spegnimento lato CC tramite contatto ausiliario
• Power Collection 230 VAC / 4A — Raddrizzatore monofase per sovraeccitazione con spegnimento lato CC tramite contatto ausiliario
• Power Collection 230 VAC / 8A — Raddrizzatore monofase per sovraeccitazione con spegnimento lato CC tramite contatto ausiliario
• Power Collection 230 VAC / 16A — Raddrizzatore monofase per sovraeccitazione con spegnimento lato CC tramite contatto ausiliario

Dettagli tecnici (per variante)

• Raddrizzamento: ponte raddrizzatore con commutazione sincrona alla rete (tutte le versioni)
• Tensione di ingresso nominale: versione 415 VAC: 380 VAC - 415 VAC; versioni 230 VAC: 115 VAC - 230 VAC
• Tensione di uscita: tensione OE = Uin * 0,89 (tutte le versioni)
• Corrente di uscita: versione 415 VAC: ponte 1,2 A / monodirezionale 1,2 A; 230 VAC / 4A: ponte 1,2 A / monodirezionale 1,2 A; 230 VAC / 8A: OE 8,0 A / mantenimento 4,0 A; 230 VAC / 16A: OE 8,0 A / mantenimento 4,0 A
• Spegnimento rapido: sì (tramite contatto ausiliario) per tutte le versioni
• Connessioni: morsetti a morsetto (tutte le versioni)
• Tempo di sovraeccitazione: regolabile 0,15 s - 3 s (la maggior parte delle versioni); 230 VAC / 16A: regolabile 0,2 s - 4 s
• Tensione di mantenimento (a 230 VAC): versione 415 VAC: regolabile 40 VDC - 240 VDC; versioni 230 VAC: regolabile 20 VDC - 115 VDC
• Tensione di mantenimento (a 115 VAC): 230 VAC / 4A e /8A: regolabile 10 VDC - 55 VDC; 230 VAC / 16A: regolabile 10 VDC - 60 VDC; versione 415 VAC: non applicabile

Caratteristiche / specifiche

• Nome della serie: Power Collection
• Produttore: Kendrion
• Funzione: Raddrizzatore monofase per sovraeccitazione con tempo di sovraeccitazione selezionabile e commutazione su tensione di mantenimento regolabile
• Principali casi d'uso: Aumento della forza di attrazione delle bobine, riduzione dei tempi di azionamento/disaccoppiamento di frizioni e freni, riduzione del consumo di mantenimento
• Montaggio: Installazione su guida di montaggio
• Interfaccia elettrica: Morsetti a vite pluggabili (morsetto)
• Metodo di spegnimento: Spegnimento rapido lato CC tramite contatto ausiliario
