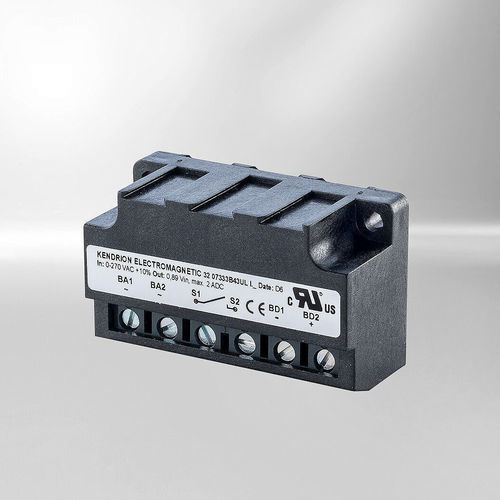

Ponte raddrizzatore di diodi su guida DIN Universal Collection

di raddrizzamentouniversaleAC

I raddrizzatori monofase della Kendrion Universal Collection sono raddrizzatori semionda e a ponte progettati per uso universale con motori di freno di potenza media, freni ed elettromagneti. Sono offerti con varie opzioni di montaggio e connessione (inclusi conduttori uscenti e accessori per montaggio su guida DIN) e sono disponibili in versioni incapsulate per intervalli di temperatura di esercizio estesi.

Caratteristiche principali

• Risparmio energetico fino al 75%
• Tutti i tipi di raddrizzamento e commutazione possono essere combinati in un unico involucro
• Varie opzioni di montaggio e connessione (inclusi conduttori uscenti e accessori per guida DIN)
• Utilizzo universale con freni fino alla taglia 16, a seconda dei consumi
• Adatto per azionamenti con elevati cicli di lavoro
• Ideale per freni con lunghi intervalli di manutenzione e basso riscaldamento intrinseco
• Utilizzo separato possibile con freni ed elettromagneti

Versioni

• Raddrizzatori ponte / semionda (denominazione: B40)
• Raddrizzatori ibridi / combinati (denominazione: 67304)
• Raddrizzatori di sovraeccitazione (tipo: 17320) con spegnimento rapido via contatto ausiliario
• Raddrizzatori di sovraeccitazione (tipo: 77303) con spegnimento rapido via rilevamento di tensione
• Raddrizzatori di sovraeccitazione (tipo: 57303) con spegnimento rapido via rilevamento di corrente

Dettagli tecnici

• Tipi disponibili: Raddrizzatori ponte / semionda (B40); Raddrizzatori combinati (67304); Raddrizzatori di sovraeccitazione (17320, 77303, 57303)
• Spegnimento: B40 = - ; 67304 = - ; 17320 = spegnimento rapido via contatto ausiliario; 77303 = spegnimento rapido via rilevamento di tensione; 57303 = spegnimento rapido via rilevamento di corrente
• Raddrizzamento: B40 = Ponte / semionda; 67304 = Ponte / semionda; 17320 = Ponte / commutazione unidirezionale; 77303 = Ponte temporizzato / commutazione unidirezionale; 57303 = Ponte temporizzato / commutazione unidirezionale
• Tensione d'ingresso nominale: fino a 500 VAC (la maggior parte dei tipi); il tipo 57303 specificato fino a 415 VAC
• Tensione di uscita: per la maggior parte dei tipi Uout = Uin * 0.89 (ponte) / Uin * 0.445 (semionda)
• Corrente di uscita: B40 = Ponte 2,0 A / semionda 1,0 A; 67304 = Ponte 1,0 A / semionda 1,0 A; 17320 = OE 3,0 A / Hold 1,5 A; 77303 = OE 2,0 A / Hold 1,0 A; 57303 = OE 1,4 A / Hold 0,7 A
• Spegnimento rapido: supportato (tramite contatto ausiliario, rilevamento di tensione interno o rilevamento di corrente interno a seconda del tipo)
• Connessioni: morsetti
• Tempi di sovraeccitazione (se applicabile): 17320 = 0,25 s - 1,1 s; 77303 = 0,25 s; 57303 = 0,3 s

Caratteristiche / Specifiche

• Serie: Universal Collection
• Marchio: Kendrion
• Applicazione principale: contenitori di connessione per motori di frenatura, freni ed elettromagneti di potenza media
• Montaggio / accessori: conduttori uscenti, componenti di fissaggio, opzione di montaggio su guida DIN
• Varianti di involucro: versioni incapsulate disponibili per intervalli di temperatura di esercizio estesi
• Caratteristiche funzionali: combinazione di tipi di raddrizzamento e commutazione, diversi metodi di spegnimento rapido per carichi induttivi
