Ponte raddrizzatore di diodi SCR Standard Collection
standarddi commutazionedi raddrizzamento

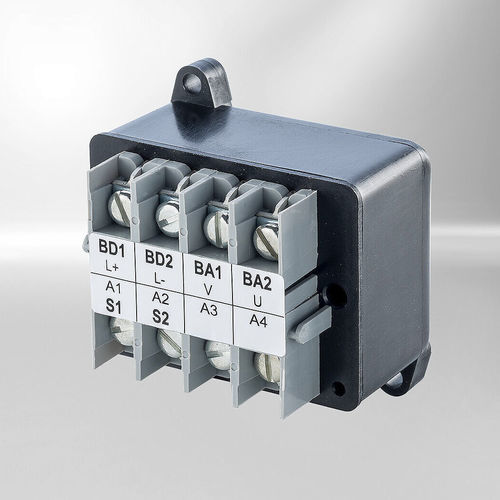

Ponte raddrizzatore di diodi SCR - Standard Collection - Kendrion - standard / di commutazione / di raddrizzamento
Ponte raddrizzatore di diodi SCR - Standard Collection - Kendrion - standard / di commutazione / di raddrizzamento
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Kendrion

Caratteristiche

Tecnologia
SCR
Montaggio
standard
Funzione
di raddrizzamento, di commutazione
Specifiche elettriche
di tensione, di corrente, DC, ad alta velocità, a commutazione, a commutazione rapida
Tensione diretta

Min.: 220 V

Max.: 500 V

Descrizione

Panoramica
  • I raddrizzatori di sovraeccitazione della Standard Collection Kendrion sono raddrizzatori intelligenti progettati per il funzionamento di dispositivi elettromagnetici, garantendo inserimento e spegnimento rapidi con utilizzo energetico ottimizzato. Forniscono tensione di uscita raddrizzata a ponte durante la sovraeccitazione e commutano al raddrizzamento semionda per il mantenimento; includono rilevamento della corrente integrato e funzioni di protezione per una commutazione controllata sul lato CC.


Punti chiave
  • Il raddrizzatore con sensore di corrente integrato consente lo spegnimento rapido lato CC misurando la corrente AC del motore collegato; quando il motore è fermo e la corrente misurata scende al di sotto della soglia di spegnimento, il raddrizzatore apre sul lato CC.
  • Durante la sovraeccitazione il raddrizzatore fornisce inizialmente tensione di uscita raddrizzata a ponte e quindi passa al raddrizzamento semionda (monodirezionale) per mantenere la corrente di mantenimento.
  • La tensione di spegnimento generata dal carico induttivo è limitata. I raddrizzatori sono adatti alla connessione in parallelo con motori AC quando il sensore di corrente è cablato in modo che le correnti in modalità generatore non lo attraversino (per evitare una commutazione lato CC compromessa).


Caratteristiche
  • Risparmio energetico fino al 75%
  • Raddrizzatore intelligente con spegnimento rapido
  • Funzione di sovraeccitazione
  • Adatto per freni a prestazioni superiori a partire dalla taglia 14
  • Installazione semplice grazie al cablaggio nella scatola morsettiera del motore


Versioni disponibili
  • Raddrizzatori ibridi con spegnimento rapido tramite rilevamento della corrente
  • Raddrizzatori ibridi con spegnimento rapido tramite rilevamento della tensione
  • Raddrizzatori di sovraeccitazione con spegnimento rapido tramite rilevamento della tensione
  • Raddrizzatori di sovraeccitazione con spegnimento rapido tramite rilevamento della corrente
  • Raddrizzatori di sovraeccitazione con spegnimento rapido tramite contatto ausiliario
  • Raddrizzatori ibridi ad alte prestazioni con spegnimento rapido tramite contatto ausiliario


Specifiche tecniche
  • Tipo (varianti): raddrizzatori ibridi; raddrizzatori di sovraeccitazione; raddrizzatori ibridi ad alte prestazioni (più sottotipi).
  • Metodo di spegnimento: rilevamento corrente interno; rilevamento tensione interno; o contatto ausiliario (a seconda della versione).
  • Comportamento di raddrizzamento: commutazione ponte / monodirezionale controllata nel tempo (ponte / semionda a seconda della modalità d'uso).
  • Tensione di ingresso nominale (esempi per variante): fino a 460 VAC; fino a 500 VAC; 220–500 VAC; 220–460 VAC; fino a 415 VAC; Monodirezionale 0–690 VAC / Ponte 0–460 VAC (dipende dalla variante).
  • Tensione di uscita (generale): Uin * 0.89 (ponte) / Uin * 0.445 (monodirezionale) (dipende dalla variante).
  • Corrente di uscita (esempi per variante): Ponte 1,2 A / Monodirezionale 1,2 A; ÜE 2,4 A / Stop 1,2 A; ÜE 2,4 A / Stop 12 A; ÜE 1,4 A / Stop 0,7 A; Monodirezionale 3,5 A / Ponte 4,0 A.
  • Spegnimento rapido: sì (implementazione a seconda della versione: rilevamento corrente interno, rilevamento tensione interno o contatto ausiliario).
  • Connessioni: conduttori multipolari o morsetto (a seconda del modello).
  • Tempo di sovraeccitazione (esempi): 0,3 s (tipico per diverse varianti ÜE); intervallo regolabile 0,25 s – 15 s per le varianti ad alte prestazioni.
