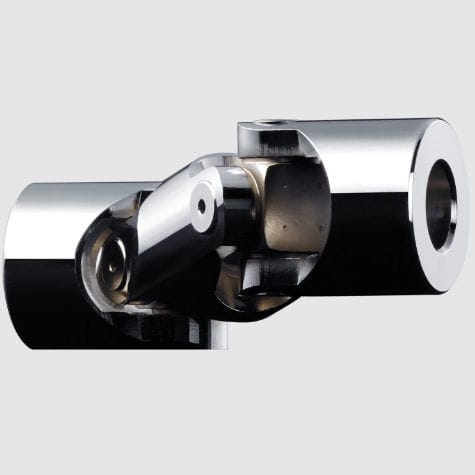

Giunto cardanico doppio G

semplicedi precisionecon mozzo

I nostri cardani di precisione sono formati da un pezzo articolato centrale e due mozzi, collegati tra loro tramite linguette. Le teste articolate dei tipi G e GD poggiano su cuscinetti lisci. I cuscinetti lisci dei tipi di snodi G e GD limitano la massima velocità ammissibile a 1.000 1/min. Il massimo angolo di flessione dei nostri alberi snodati è di 45° per snodo. Con questo supporto, gli alberi snodati possono compensare disallineamenti angolari molto maggiori rispetto ad altri tipi di giunti. Gli cardani di precisione presentano due punti di supporto e possono compensare anche un disallineamento radiale. Proprietà Albero snodato/snodo per alberi a norma DIN 808 Modello G: snodo per alberi semplice di precisione con cuscinetto liscio Modello GD: snodo per alberi doppio di precisione con cuscinetto liscio Max angolo di flessione = 45° per snodo Disponibile con foratura finita H7. Su richiesta con scanalatura per linguetta, foro quadro o esagonale
