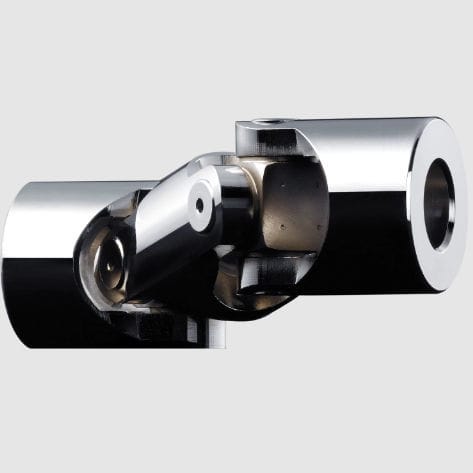

Giunto cardanico doppio H

semplicedi precisionecon rullini

Le teste articolate dei tipi H e HD poggiano su cuscinetti ad aghi. I cuscinetti ad aghi dei tipi di snodi H e HD limitano la massima velocità ammissibile a 4.000 1/min. Il massimo angolo di flessione dei nostri alberi snodati è di 45° per snodo. Proprietà Albero snodato/snodo per alberi a norma DIN 808 Modello H: snodo per alberi semplice di precisione con cuscinetto ad aghi Modello HD: snodo per alberi doppio di precisione con cuscinetto ad aghi Max angolo di flessione = 45° per snodo Disponibile con foratura finita H7. Su richiesta con scanalatura per linguetta, foro quadro o esagonale
