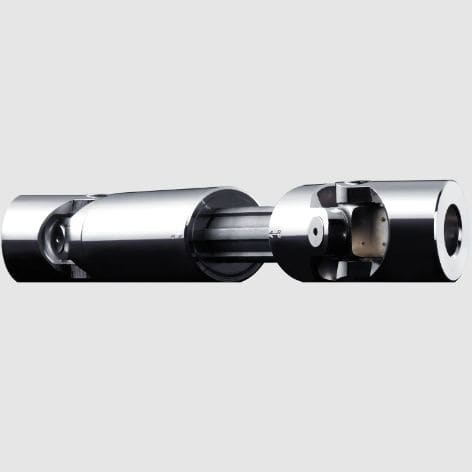

Giunto cardanico doppio GA

con rullinitelescopico

Le teste articolate del tipo di snodo GA poggiano su cuscinetti lisci, quelle del tipo HA poggiano su cuscinetti ad aghi. I cuscinetti lisci del tipo di snodo GA limitano la massima velocità a 1.000 1/min, mentre i cuscinetti ad aghi del tipo HA limitano la massima velocità ammissibile a 4.000 1/min. Il massimo angolo di flessione dei nostri alberi snodati è di 45° per snodo. Gli cardani di precisione/alberi snodati nel modello estraibile possono compensare, oltre ai disallineamenti angolari e radiali, anche quelli assiali. Proprietà Albero snodato/snodo per alberi a norma DIN 808 Modello GA: snodo per alberi doppio di precisione estraibile con cuscinetto liscio Max velocità modello GA = 1.000 1/min Modello HA: snodo per alberi doppio di precisione estraibile con cuscinetto ad aghi
