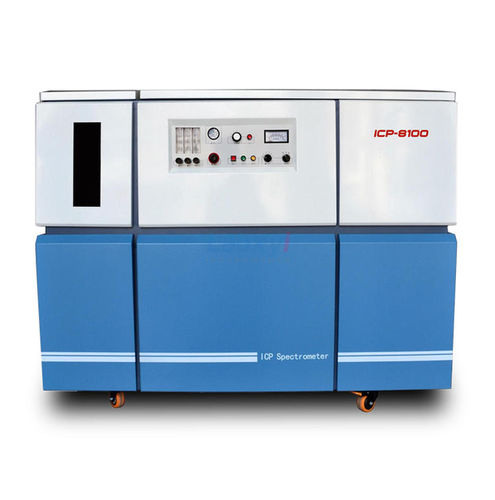

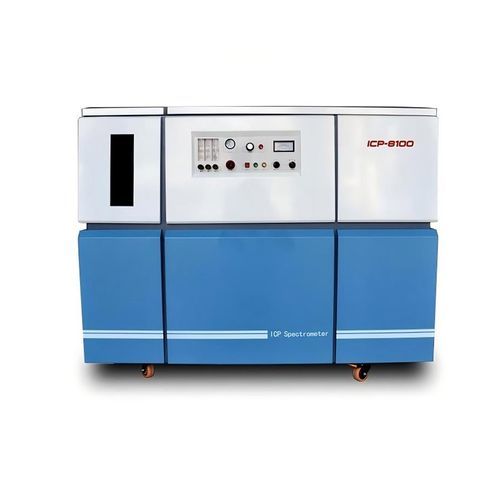

Spettrometro ad emissione atomica ICP-8100

ad emissione otticaICPICP-OES

Breve descrizione
Lo spettrometro di emissione a plasma accoppiato induttivamente ICP-8100 esegue analisi quantitative e qualitative di elementi metallici e di alcuni non metalli in campioni liquidi e in solidi convertiti in soluzione. Progettato per analisi elementari in ambito industriale e di laboratorio, con limiti di rilevamento a livello ppb e elevata capacità multi-elemento.

Principio di funzionamento
Lo strumento atomizza ed eccita l'aerosol del campione in un plasma di argon; le lunghezze d'onda emesse vengono disperse e rilevate per determinare le concentrazioni degli elementi.

Indicatori generali di prestazione dello strumento

• Intervallo spettrale: 180–800 nm (2400 linee/mm) o 180–500 nm (3600 linee/mm)
• Risoluzione: ≤0.006 nm (banda completa)
• Accuratezza della lunghezza d'onda: ≤0.02 nm; ripetibilità ≤0.003 nm
• Passo di scansione: 0.0004 nm
• Precisione (RSD): ≤1,50 %; Stabilità (RSD): ≤2 %
• Limite di rilevamento: livello ppb
• Elementi: tutti tranne C, S e alcuni non metalli leggeri e alcuni metalli radioattivi
• Gamma lineare: ≥7 ordini di grandezza
• Velocità di analisi: ≥25 elementi/min
• Certificazioni: Attrezzatura nazionale di misura Classe A

Principali parti — parametri dettagliati
Generatore a radiofrequenza (RF)
Tipo circuito: oscillazione auto-eccitata con retroazione di induttanza
Potenza in uscita: 800–1200 W
Frequenza di esercizio: 40.68 MHz ±0.05%
Stabilità potenza: ≤0.3%
Stabilità frequenza: <0.1%
Perdita di campo EM: a 30 cm E < 1 V/m

Dispositivo di iniezione
Diametro interno bobina di uscita: 25 mm, 3 spire
Torcia: torcia in quarzo a tre concentrici, diametro esterno 20 mm
Nebulizzatore coassiale: diametro esterno 6 mm (personalizzabile)
Camera di nebulizzazione (binoculare): diametro esterno 34 mm (personalizzabile)
Posizione di osservazione: verticale

Flussimetri argon e regolatori di pressione
Flusso gas plasma: 100–1000 L/h (1,6–16 L/min)
Gas ausiliario: 1–100 L/h (0,16–1,66 L/min)
Gas vettore: 10–100 L/h (0,16–1,66 L/min)
Regolatore gas: 0–0,4 MPa
Acqua di raffreddamento: 15–25 °C; flusso > 5 L/min; pressione > 0,1 MPa; resistività > 1 MΩ

Separatore ottico
Configurazione ottica: Czerny–Turner
Passo scansione: 0.0004 nm
Lunghezza focale: 1000 mm
Fessura ingresso/uscita: 20 μm × 25 μm
Reticolo: olografico inciso con ioni; opzioni 3600 o 2400 linee/mm (80 × 110 mm)
Dispersione lineare reciproca: 0.26 nm/mm
Risoluzione: ≤0.006 nm (banda completa)
Termostato: 26 °C ±1 °C
Intervallo scansione: 180–500 nm (3600 l/mm) o 180–800 nm (2400 l/mm)

Dispositivo di misura
Fotomoltiplicatore: R212UH o R928
Tensione elevata negativa: 0–1000 V, regolazione automatica, stabilità < 0.05%
Intervallo corrente: 10^-12 – 10^-4 A (opzionale)
Circuito di campionamento: amplificatore operazionale ad alta precisione
Acquisizione dati: connessione PC via porta seriale
Metodo di misura: misurazione sequenziale mono- e multi-elemento, scansione a passaggio singolo
Conversione segnale V/F: 1 mV = 100 Hz

Caratteristiche principali e funzioni software

• Sistema ottico ottimizzato e controllo avanzato per elevato rapporto segnale/fondo
• Componenti chiave importati per garantire accuratezza e sensibilità
• Effetto matrice minimo; ~99% dei campioni senza necessità di separazione matrice
• Ampia gamma dinamica: dall'ultra-traccia alle concentrazioni elevate
• Capacità multi-elemento: ~72 elementi metallici e alcuni non metalli
• Analisi qualitativa e quantitativa
• Software Windows in cinese/inglese con opzioni di output e stampa flessibili

Vantaggi software unici
Software proprietario multi-finestra con logo aziendale; supporta metodo di aggiunta standard, modalità punto singolo/multiplo, adattamento gaussiano, multitasking; modalità di analisi rapide preimpostate; supporto stampanti e formati di output selezionabili.

Vantaggi per il cliente
Produttore con esperienza dal 2000 e clienti nazionali/internazionali; fornisce spettrometri a emissione di plasma ad alta precisione, alta sensibilità e stabilità per uso laboratoristico e industriale.

Specifiche tecniche

• Modello: ICP-8100
• Intervallo spettrale: 180–800 nm (2400 linee/mm) o 180–500 nm (3600 linee/mm)
• Risoluzione: ≤0.006 nm (banda completa)
• Accuratezza lunghezza d'onda: ≤0.02 nm; ripetibilità ≤0.003 nm
• Passo di scansione: 0.0004 nm
• Precisione (RSD): ≤1,50 %; Stabilità (RSD): ≤2 %
• Limite di rilevamento: livello ppb
• Elementi: tutti tranne C, S e alcuni non metalli leggeri o alcuni metalli radioattivi
• Velocità di analisi: ≥25 elementi/min
• Potenza RF: 800–1200 W; frequenza 40.68 MHz ±0.05%
• Fotomoltiplicatore: R212UH o R928; HV 0–1000 V
• Acqua di raffreddamento: 15–25 °C; flusso > 5 L/min; pressione > 0,1 MPa; resistività > 1 MΩ
• Software: Windows, cinese/inglese, analisi multi-finestra
