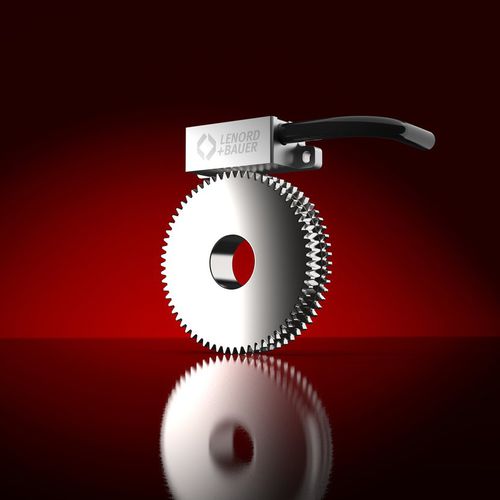

Encoder rotativo assoluto GEL 2800

magneticoad albero cavoin miniatura

Kit encoder assoluto magnetico monogiro ■ Il kit di montaggio senza cuscinetti è composto da un'unità di scansione e da un scala di misura ferromagnetica (ruota dentata) Acquisizione della velocità di rotazione e della posizione mediante scansione senza contatto di una ruota dentata a due piste ■ Calcolo della posizione assoluta tramite la valutazione di Vernier ■ Adatto per l'uso in condizioni ambientali difficili, come completamente elettronica incapsulata Grazie all'autocalibrazione, robusta in relazione alla meccanica tolleranze I freni magnetici o l'avvolgimento del motore non influenzano il sistema di misura Caratteristiche Risoluzione di 18 bit (1) Segnali di uscita - Posizione: Interfaccia configurabile SSI - Velocità di rotazione: Uscita incrementale Precisione assoluta fino a ± 0,05°(2) ■ Campo di temperatura da -40 °C a +105 °C Grado di protezione IP 68 Vantaggi ■ Manutenzione e assenza di usura, in quanto il sistema non richiede cuscinetti dedicati ■ Rapido adattamento specifico per il cliente selezionando il modulo e diametro interno della ruota dentata ■ Installazione sicura e facile messa in servizio grazie alla regolazione in loco dell'unità di scansione e della scala di misura nonché alla configurazione dei parametri mediante test e programmazione unità Campo di applicazione Tecnica di azionamento Costruzione di macchine speciali
