Generale

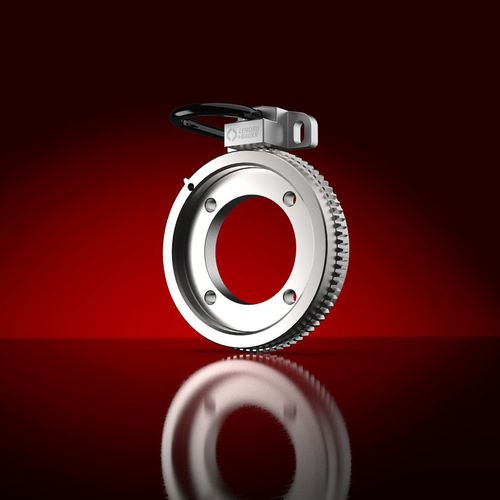

Il sistema di misura comprende un MiniCODER e un
ruota di precisione per il fissaggio agli alberi
Il MiniCODER scansiona senza contatto la precisione
ruota di destinazione utilizzando sensori magnetoresistivi e
acquisisce il senso di rotazione, la velocità di rotazione e
posizione
Caratteristiche
Livello del segnale di uscita
1 Vpp Segnale differenziale (sin/cos) o TTL / RS422
Impulso di riferimento analogico o digitale
Selezione dei fattori di interpolazione per aumentare il numero
di impulsi per giro possibile
Registrazione della temperatura e della velocità di rotazione
istogramma e calibrazione automatica possibile
Gamma di frequenza da 0 a 200 kHz (1)
Campo di temperatura da -40 °C a +120 °C
Classe di protezione IP 68
Certificato di sicurezza integrato (modello di segnale K)
Vantaggi
Manutenzione e assenza di usura
Deriva a bassa temperatura e alta qualità del segnale
Massima immunità alle interferenze grazie alla schermatura completa
alloggiamento in metallo
Elevata flessibilità di progettazione grazie alla produzione personalizzata di
ruote di precisione per bersaglio
Campo di applicazione
Ingegneria delle macchine utensili
- Acquisizione della posizione e della velocità di rotazione in HSC
mandrini (Taglio ad alta velocità)
- Sincronizzazione elettronica dei mandrini a vite in
pompe per vuoto
- Misurazione della posizione e della velocità di rotazione in
torni, rettificatrici e fresatrici
Misurazione della velocità di rotazione e della posizione in prova
supporti e motori (azionamenti ibridi, motori torque)
---
