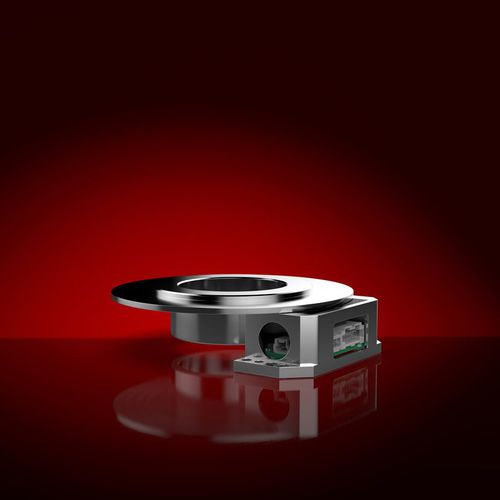

Encoder rotativo assoluto GEL 2311

magneticoSSI

Generale ■ Encoder rotativo assoluto multigiro magnetico multigiro con elettronica ingranaggio ■ Kit di montaggio senza cuscinetti in due esecuzioni per il montaggio diretto nei motori Con interfaccia SSI o BiSS Segnali differenziali di uscita anolgue supplementari sin/cos 1 Vpp 128 periodi per turno Caratteristiche Design A (unità di scansione aperta con piastra di montaggio) Trasmissione dati SSI 29 bit 17 bit singolo giro 12 bit multigiro ■ Riduttore elettronico non soggetto ad usura; in alternativa con - Batteria tampone incorporata ad alte prestazioni - Tamponi a saldare per il collegamento di una batteria esterna ■ Diametro albero cavo 18, 23, 25 mm Design B (unità di scansione in custodia) Trasmissione dati SSI: 32 bit 30 bit di dati, 1 bit di errore (E), 1 bit di avviso (W) - 17 bit singolo giro - 13 bit multigiro Presa a spina per batteria esterna ■ Monitoraggio della batteria tramite trasmissione dati SSI ■ Diametro albero cavo 40, 50, 65, 78 mm Vantaggi ■ Campo di temperatura esteso da -40 °C a +120 °C Alta risoluzione Non si usura grazie alla scansione magnetica Kit di montaggio con diametro variabile dell'albero cavo Campo di applicazione Tecnica di azionamento Robottica
