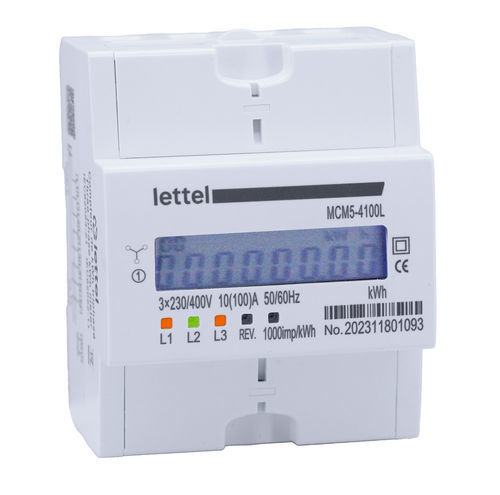

Contatore di energia elettrica trifase MCM5-4100L

su guida DINuscita ad impulsidigitale

Il contatore MCM5-4100L combina semplicità e robustezza. È adatto per applicazioni di sotto-misurazione: - Elettrico: - Contatore totalizzatore di kWh per rete trifase a 4 fili 3x 230/400V 50/60Hz - Connessione in serie diretta - Gamma di corrente da 0,04 a 100A per fase - Precisione di misurazione dell'energia attiva classe 1. - Fisico: - Montaggio su guida DIN - Larghezza della cassa 4,5 moduli (76 mm) - Coperture dei terminali sigillabili. - Comunicazione: - Il contatore di energia emette 1000 impulsi per kWh. Gli impulsi emessi dai contatori elettrici vengono utilizzati per trasmettere informazioni a un computer o PLC. La loro connessione è opzionale. - Luci indicatrici: - I LED sul fronte del contatore elettrico indicano: - presenza di tensione su ciascuna fase L1 L2 L3 - inversione della direzione della corrente - il LED metrologico lampeggia proporzionalmente al carico misurato a una frequenza di 1000 lampeggi per kWh. - Integrazione: connessione in serie diretta. - Sicurezza: coperture dei terminali sigillabili per prevenire qualsiasi rischio di scossa elettrica o frode. - Conformità: CE, RoHS. - Norme applicabili: IEC62053-21, IEC62052-11. - Risorse tecniche: - Gli elementi essenziali del contatore elettrico - Comprendere la classe di precisione di un contatore elettrico - Unità di misura elettrica - Caratteristiche tecniche / specifiche: - Modello: MCM5-4100L - Tipo: Contatore elettrico trifase - Corrente massima: 100A per fase - Connessione diretta - Montaggio su guida DIN - Larghezza: 4,5 moduli (76 mm) - Coperture dei terminali sigillabili - Uscita impulsi: 1000 impulsi/kWh - Classe di precisione: 1 - Norme: IEC62053-21, IEC62052-11 - Certificazioni: CE, RoHS
