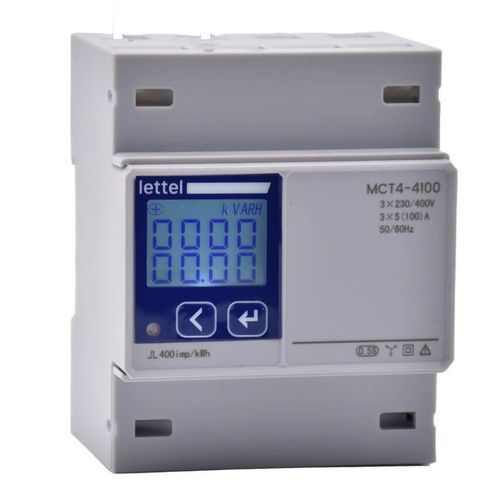

Contatore di energia elettrica trifase MCT4-x100 series

su guida DINModbus RTUcon registratore di dati

Il contatore elettrico MCT4-x100 per reti trifase o a quattro fili combina prestazioni con un ingombro minimo: - **Elettrico:** - Sottocontatore per reti trifase 3x 400V o a quattro fili 3x 230/400V 50/60Hz - Connessione diretta in serie - Gamma di corrente da 0,04 a 100A per fase - Precisione di misurazione dell'energia attiva classe 0,5S. - **Fisico:** - Montaggio su guida DIN - Custodia di larghezza 4 moduli (72 mm) - Coperture dei terminali sigillabili - Pannello frontale IP54. - **Comunicazione:** - Emettitore di impulsi su energia attiva (costante regolabile). - Porta RS485 con protocollo di comunicazione Modbus RTU o Mbus, completamente programmabile (parità, velocità, trama). - **Documenti Tecnici:** - L'essenziale del contatore elettrico - Comunicazione RS485 MODBUS - Comprendere la classe di precisione di un contatore elettrico - Unità di misura elettrica - **Multimisura:** - Il sottocontatore trifase MCT4-x100 misura le principali grandezze elettriche per un'analisi dettagliata del circuito: - Energie attive e reattive, importate ed esportate, per fase e totali - Tensione - Corrente - Potenze attive, reattive e apparenti - Fattore di potenza - Frequenza - Richieste* - Valori estremi* - Tassi di distorsione armonica U e I*. - *Dati accessibili tramite Modbus. - **Integrazione:** - Custodia compatta di larghezza 4 moduli. - Connessione diretta in serie, ingresso dall'alto e uscita dal basso, con neutro a sinistra. - **Utilizzo:** - Visualizzazione delle misurazioni localmente sul display a scorrimento o a distanza sul software completo fornito gratuitamente. - **Applicazioni:** - Il contatore di energia trifase MCT4-x100 è adatto per applicazioni eoliche o fotovoltaiche grazie agli indici distinti per l'energia importata (consumata) ed esportata (prodotta). - **Sicurezza:** - Coperture dei terminali sigillabili per evitare rischi di scosse elettriche o frodi. - **Precisione:** - Classe 0,5S per l'energia attiva. - **Norme e Certificazioni:** - **Conformità:** CE, RoHS, REACh. - **Norme Applicabili:** IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12. - **Varianti e Codici d'Ordine:** - **Codice d'Ordine** | **Tipo di Rete** | **Comunicazione** | **Prodotto in Magazzino** - MCT4-3100 | Trifase senza neutro | RS485 Modbus RTU | instock - MCT4-4100 | Quattro fili | RS485 Modbus RTU | instock - MCT4-4100-MBUS | Quattro fili | RS485 Mbus | instock - **Caratteristiche / Specifiche Tecniche:** - Sottocontatore per reti trifase 3x 400V o a quattro fili 3x 230/400V 50/60Hz - Connessione diretta in serie - Gamma di corrente da 0,04 a 100A per fase - Precisione di misurazione dell'energia attiva classe 0,5S - Montaggio su guida DIN - Custodia di larghezza 4 moduli (72 mm) - Coperture dei terminali sigillabili - Pannello frontale IP54 - Emettitore di impulsi su energia attiva (costante regolabile) - Porta RS485 Modbus RTU o Mbus programmabile - Visualizzazione locale o a distanza - Conformità: CE, RoHS, REACh - Norme: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12
