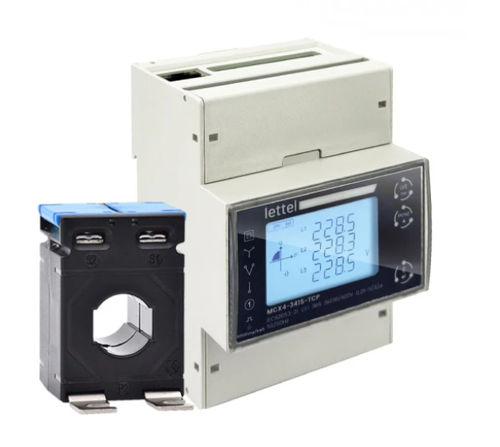

Contatore di energia elettrica trifase MCX4-30XCT-400V series

su guida DINuscita ad impulsicon comunicazione integrata

Riepilogo
Contatore di energia trifase 400V Modbus – collegamento tramite trasformatori di corrente (TC). Indicato per supervisione e monitoraggio energetico di impianti ad alta potenza.

Caratteristiche

• Elettriche:
  • Rete trifase 400V
  • Collegamento tramite trasformatore di corrente (TC)
  • Tariffazione singola, doppia e quadrupla
  • Alimentazione dalla rete trifase 400V
• Comunicazione:
  • Modbus RTU (RS485)
  • Uscita impulsi
  • Interfaccia chiara e menu intuitivo
• Fisiche:
  • Montaggio su guida DIN
  • Larghezza cassa: 4 moduli (72 mm)

Vantaggi / Applicazioni

• Monitoraggio dei quadri MT/BT principali, officine, linee di produzione e quadri di distribuzione.
• Supervisione energetica centralizzata: facilita l’analisi dei consumi, l’individuazione di scostamenti e l’ottimizzazione delle prestazioni elettriche.
• Adatto per edifici condominiali, centri commerciali, magazzini e infrastrutture tecniche che richiedono un monitoraggio preciso dei consumi.

Funzioni

• Misure multiparametro: energia attiva totale (importata/esportata), energia reattiva totale (importata/esportata)
• Misure di tensione, corrente e frequenza
• Potenze attiva, reattiva e apparente
• Fattore di potenza
• Distorsioni armoniche di tensione e corrente
• Domande massime e medie
• Classe di precisione indicata: 1/B

Norme e sicurezza

• Coperchi morsetti sigillabili per prevenire rischi elettrici e manomissioni
• Conformità: CE, RoHS, REACH
• Normative applicabili: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Varianti e codici ordine
Codice ordine | Corrente max | Numero tariffe | Disponibilità
MCX4-300CT-400V | TC /1A o /5A | Semplice | disponibile
MCX4-302CT-400V | TC /1A o /5A | Doppia | non disponibile
MCX4-301CT-400V | TC /1A o /5A | Quadrupla | non disponibile

Documenti disponibili

• Gamma contatori MCX (panoramica)
• Manuale completo del prodotto
• Mappa registri Modbus RTU

Specifiche tecniche

• Tipo di prodotto: contatore di energia trifase per collegamento tramite trasformatori di corrente (TC)
• Alimentazione: rete trifase 400V
• Ingressi TC: compatibile con secondari 1A o 5A a seconda della variante
• Comunicazione: Modbus RTU (RS485), uscita impulsi
• Formato: montaggio su guida DIN, larghezza 4 moduli (72 mm)
• Classe di precisione: 1/B
• Funzioni misurate: energie attiva/reattiva (import/export), tensioni, correnti, frequenza, potenze, fattore di potenza, armoniche, domande
• Sicurezza: coperchi morsetti sigillabili
• Conformità: CE, RoHS, REACH
• Normative: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
