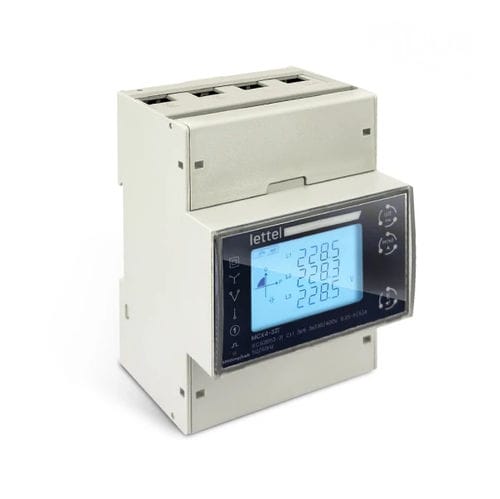

Contatore di energia elettrica monofase MCX4-31X series

trifasesu guida DINM-Bus

Descrizione
Contatore di energia MBus disponibile in versione tariffa semplice, doppia o quadrupla

Caratteristiche

• Elettriche:
  • Contatore di energia per fino a 3 reti monofase, trifase o quadrifase
  • Corrente massima 100 A con collegamento diretto
  • Disponibile nelle versioni a tariffa semplice, doppia o quadrupla
• Comunicazione:
  • MBus (RS485)
  • Emettitore di impulsi integrato
  • Display chiaro e menu intuitivo
• Fisiche:
  • Montaggio su guida DIN
  • Custodia larghezza 4 moduli (72 mm)
  • Pannello frontale grado di protezione IP54

Vantaggi

• Applicazioni: Trasmissione diretta e centralizzata dei dati di consumo via MBus; adatto a reti mono/tri/quad fino a 100 A; monitoraggio preciso dell'energia attiva e reattiva, tensione, corrente, potenza e fattore di potenza; analisi dei carichi e ottimizzazione delle prestazioni energetiche; integrazione in sistemi di supervisione (BMS/SCADA).
• Sicurezza: Coperture morsetti sigillabili per ridurre il rischio di scosse elettriche e manomissioni.

Funzionalità

• Multi-misura:
  • Energia attiva totale importata ed esportata
  • Energia reattiva totale importata ed esportata
  • Tensione
  • Corrente
  • Frequenza
  • Potenza attiva
  • Potenza reattiva
  • Potenza apparente
  • Fattore di potenza
  • Distorsioni armoniche di tensione e corrente
  • Richieste massime e medie
• Classi di precisione: 1 / B

Norme e certificazioni

• Conformità: CE, RoHS, REACH
• Standard applicabili: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Varianti e codici d'ordine
Codice ordine | Corrente max | Comunicazione | Numero tariffe | Disponibilità
MCX4-310 | 100A | RS485 MBus | Semplice | instock
MCX4-312 | 100A | RS485 MBus | Doppia | outofstock
MCX4-311 | 100A | RS485 MBus | Quadrupla | outofstock

Documenti disponibili

• Gamma contatori MCX (PDF, 1.31 MB)
• Manuale completo (PDF, 1.92 MB)

Risorse correlate

• Fondamenti del contatore elettrico (nota tecnica)
• Comprendere la classe di precisione di un contatore elettrico (nota tecnica)
• Unità di misura elettrica (nota tecnica)

Specifiche tecniche

• Tipo: Contatore di energia MBus
• Modello: MCX4-31X
• Configurazioni: tariffa semplice, doppia, quadrupla
• Reti misurate: fino a 3 reti monofase, trifase o quadrifase
• Corrente nominale max: 100 A (collegamento diretto)
• Comunicazione: RS485 MBus
• Impulsi: emettitore di impulsi integrato
• Custodia: 4 moduli (72 mm)
• Montaggio: guida DIN
• Protezione frontale: IP54
• Classi di precisione: 1 / B
• Misure disponibili: energia attiva (importata/esportata), energia reattiva (importata/esportata), tensione, corrente, frequenza, potenza attiva/reattiva/apparente, fattore di potenza, distorsioni armoniche di tensione e corrente, richieste massime e medie
• Interfacce utente: display e menu intuitivo
• Sicurezza: coperture morsetti sigillabili
• Conformità: CE, RoHS, REACH
• Standard: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
