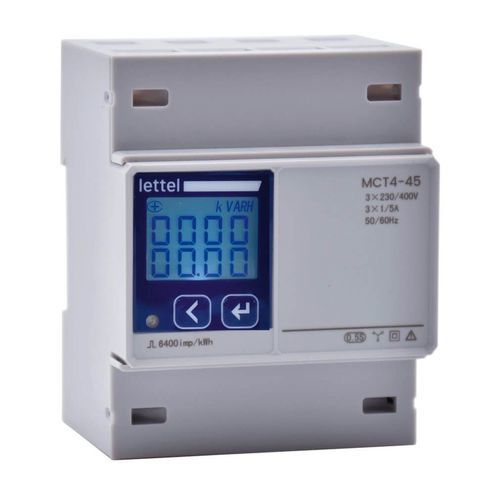

Contatore di energia elettrica trifase MCT4-x5

su guida DINdigitaleModbus

Il contatore MCT4-x5 combina prestazioni con un ingombro minimo: - **Elettrico:** - Contatore di energia multi-misura per rete trifase 3x 400V o tetrafase 3x 230V 50/60Hz. - Connessione indiretta su trasformatori di corrente con secondario 1A o 5A. - Precisione di misura dell'energia attiva classe 0,5S. - **Fisico:** - Montaggio su guida DIN. - Custodia di larghezza 4 moduli, 72 mm. - Copriterminali sigillabili. - Pannello frontale IP54. - **Comunicazione:** - Il contatore di energia MCT4-x5 dispone di un emettitore di impulsi su energia attiva, nonché di un'interfaccia RS485 con comunicazione Modbus RTU o Mbus, completamente programmabile. - **Funzionalità multi-misura:** - Il contatore trifase o tetra MCT4-x5 misura le principali grandezze elettriche per un'analisi dettagliata del circuito: - Energie attive e reattive, importate ed esportate - Tensione - Corrente - Potenze attive, reattive e apparenti - Fattore di potenza - Frequenza - Richieste* - Valori estremi* - Tassi di distorsione armonica U e I* - *Dati accessibili tramite Modbus. - **Vantaggi:** - Custodia compatta di larghezza 4 moduli. - Visualizzazione delle misure localmente sul display o a distanza sul software completo fornito gratuitamente. - Adatto per applicazioni eoliche o fotovoltaiche grazie agli indici distinti per l'energia importata (consumata) ed esportata (prodotta). - Copriterminali sigillabili per evitare rischi di scosse elettriche o frodi. - Classe 0,5S per l'energia attiva. - **Norme e certificazioni:** - Conformità: CE, RoHS, REACh. - Norme applicabili: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12. - **Compatibilità:** - Il contatore trifase MCT4-45 deve essere collegato a trasformatori di corrente con secondario 1A o 5A. - **Varianti disponibili:** - Su richiesta, versione con 4 tariffe programmabili tramite comunicazione Modbus. - **Varianti e codici d'ordine:** - Codice d'ordine | Tipo di rete | Comunicazione | Prodotto in stock - MCT4-45 | Tetrafase | RS485 Modbus RTU | instock - MCT4-45-MBUS | Tetrafase | RS485 Mbus | instock - MCT4-35 | Trifase senza neutro | RS485 Modbus RTU | instock - **Risorse tecniche:** - L'essenziale del contatore elettrico - Comunicazione RS485 MODBUS - Comprendere la classe di precisione di un contatore elettrico - Problema di energia negativa: diagnosi e soluzioni tecniche - **Caratteristiche / Specifiche tecniche:** - Rete: trifase 3x 400V o tetrafase 3x 230V 50/60Hz - Connessione: indiretta tramite TC 1A o 5A - Precisione: classe 0,5S (energia attiva) - Montaggio: guida DIN - Larghezza custodia: 4 moduli (72 mm) - Pannello frontale: IP54 - Comunicazione: RS485 Modbus RTU o Mbus, impulsi - Display locale e software remoto - Conformità: CE, RoHS, REACh - Norme: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12
