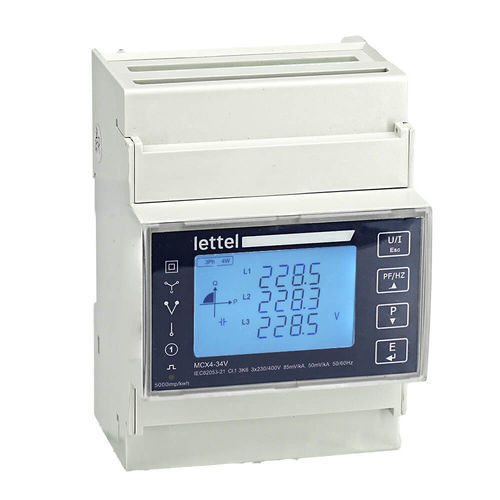

Contatore di energia elettrica trifase MCX4-34 series

monofasesu guida DINprogrammabile

Il contatore trifase MCX4-34 misura le principali grandezze elettriche di un circuito trifase. I dati possono essere visualizzati localmente sul display LCD o a distanza tramite comunicazione Modbus RS485 RTU o Ethernet TCP/IP. Il collegamento a trasformatori di corrente o bobine Rogowski facilita l'integrazione. - **Caratteristiche elettriche:** • Misurazione di reti monofase, trifase con o senza neutro. • Alimentazione ausiliaria 230V AC. • Misurazione della corrente tramite trasformatori di corrente secondari da 1A o 5A o bobine Rogowski modello MTCR. • Precisione 0,5% per energia attiva e misurazioni istantanee. - **Comunicazione:** • 1 trasmettitore di impulsi configurabile (assegnazione, lunghezza, costante). • Comunicazione Modbus a seconda del modello: MCX4-34V: Modbus RTU su porta RS485 (parametri regolabili: parità, velocità, formato del frame). MCX4-34V-TCP: Modbus RTU su porta RS485 + Modbus TCP/IP su porta Ethernet RJ45 (indirizzi IP fissi o casuali DHCP). Funzione dispositivo slave o gateway RTU TCP. - **Caratteristiche fisiche:** • Custodia larga 72 mm, montabile su guida DIN. • Collegamento su terminali a vite protetti da coperture sigillabili. - **Funzionalità:** • Misurazioni istantanee: tensioni semplici e composte, frequenza, corrente per fase e totale, potenze PQS, fattore di potenza per fase e totale. • Energie: attiva, reattiva, apparente, importate ed esportate, per fase e totale, doppia tariffa. • Qualità della rete: tassi di distorsione armonica di tensione e corrente. • Registrazioni: richieste, valori estremi. • Gateway RS485 Modbus RTU RJ45 Ethernet Modbus TCP/IP: possibilità di collegare 32 dispositivi slave su un loop RS485 a un contatore MCX4, che trasmetterà tutti i dati in Modbus TCP su porta Ethernet RJ45. - **Vantaggi:** • Custodia compatta larga 4 moduli. • Misurazione della corrente tramite trasformatori di corrente esterni per integrazione in un armadio esistente e misurazione di alte potenze. • Bobine Rogowski: apribili e flessibili, ideali per integrazione in uno spazio ristretto o aggiunte in un armadio esistente. • Precisione eccellente e lineare su tutta la scala. • Sicurezza aumentata: nessun riscaldamento o sovraccarico possibile. • Manutenzione facilitata: possibilità di scollegare il secondario a pieno carico. • Visualizzazione delle misurazioni localmente su un grande schermo LCD a 3 linee, o a distanza tramite comunicazione Modbus RTU. • Adatto per applicazioni eoliche o fotovoltaiche grazie a indici distinti per energia importata (consumata) ed esportata (prodotta). • Coperture dei terminali sigillabili per evitare qualsiasi rischio di scossa elettrica o frode. • Classe 0,5 per energia attiva e misurazioni istantanee. - **Norme e certificazioni:** • Conformità: CE, RoHS, REACh. • Norme applicabili: IEC61000, IEC61010, IEC62052, IEC62053. - **Prodotti associati:** • Questo contatore deve essere collegato a sensori di corrente secondari da 1A o 5A, o bobine Rogowski modello MSC-TCR. • Contatori elettrici MCX4-34V con bobine Rogowski, riferimenti compatibili: MTCR-24-300, MTCR-36-600, MTCR-100-1000, MTCR-150-3000, MTCR-200-6000. • Contatori elettrici MCX4-3415 con trasformatori di corrente secondari da 1A e 5A. - **Varianti disponibili:** • Comunicazione MBus: su richiesta. - **Varianti e codici d'ordine:** | Codice d'ordine | Corrente massima | Comunicazione | Prodotto in stock | |-----------------|------------------|---------------|-------------------| | MCX4-34V | TC Rogowski MTCR | RS485 Modbus RTU | instock | | MCX4-34V-TCP | TC Rogowski MTCR | Modbus TCP | instock | | MCX4-3415-TCP | TC /1A o /5A | Modbus TCP | instock | - **Supporti disponibili:** • Presentazione contatori MCX (pdf) • Catalogo generale (pdf) • Scheda prodotto (pdf) • Manuale completo (pdf) • Tabella di scambio Modbus (pdf) - **Video:** • MCX4: utilizzo del contatore • MCX4: programmazione del contatore - **Caratteristiche / Specifiche tecniche:** • Misurazione monofase e trifase con o senza neutro • Alimentazione ausiliaria 230V AC • Ingresso corrente: TC 1A/5A o bobine Rogowski MTCR • Precisione: 0,5% energia attiva e misurazioni istantanee • Comunicazione: Modbus RS485 RTU, Ethernet TCP/IP a seconda del modello • Custodia 72 mm, montaggio su guida DIN • Display LCD a 3 linee • Conformità CE, RoHS, REACh • Norme: IEC61000, IEC61010, IEC62052, IEC62053
