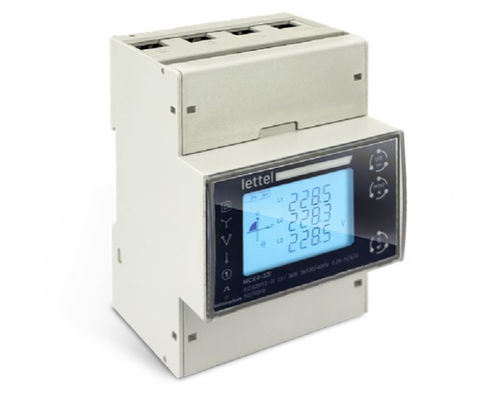

Contatore di energia elettrica trifase MCX4-30X series

monofasesu guida DINcertificato MID

Descrizione
Contatore di energia Modbus e MID con collegamento diretto.

Caratteristiche

• Elettriche: Contatore di energia per fino a 3 reti (monofase, trifase o tetrafase). Corrente massima 100 A e collegamento diretto.
• Comunicazione: Modbus RS485. Uscita impulsiva. Interfaccia chiara e menu intuitivo.
• Fisiche: Montaggio su guida DIN. Larghezza involucro: 4 moduli (72 mm). Frontale IP54.
• Misure multiple: Energia attiva totale importata ed esportata. Energia reattiva totale importata ed esportata. Tensione. Corrente. Frequenza. Potenza attiva, potenza reattiva, potenza apparente. Fattore di potenza. Distorsioni armoniche di tensione e corrente. Richieste massime e medie.
• Classi di precisione: Versione MID 0,5S/C. Versione non MID 1/B.

Vantaggi

• Applicazioni: Monitoraggio dei consumi energetici degli impianti per ridurre i costi e ottimizzare l’efficienza energetica. Supervisione di impianti multi-rete (mono/tri/tetra) fino a 100 A. Gestione e controllo della qualità elettrica (misura delle armoniche, fattore di potenza). Integrazione in sistemi BMS/Smart Building tramite Modbus RS485. Verifica normativa e fatturazione dell’energia con la versione certificata MID.
• Sicurezza: Coperture morsetti sigillabili per ridurre i rischi di scosse elettriche e limitare le frodi.

Norme e certificazioni

• Conformità: CE, RoHS, REACH.
• Normative applicabili: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068.

Varianti e codici d'ordine
Codice ordine | Corrente max | Comunicazione | Numero tariffe | Omologazione MID | Disponibilità
MCX4-300-M | 100A | RS485 Modbus RTU | Singola | Sì | In stock
MCX4-300 | 100A | RS485 Modbus RTU | Singola | | In stock
MCX4-302-M | 100A | RS485 Modbus RTU | Doppia | Sì | In stock
MCX4-302 | 100A | RS485 Modbus RTU | Doppia | | Esaurito
MCX4-301-M | 100A | RS485 Modbus RTU | Quadrupla | Sì | In stock
MCX4-301 | 100A | RS485 Modbus RTU | Quadrupla | | Esaurito

Risorse e documentazione disponibili

• Gamma di contatori MCX (presentazione) — PDF.
• Manuale completo (manuale prodotto) — PDF.
• Mappa registri Modbus RTU — PDF.

Caratteristiche / specifiche tecniche

• Collegamento diretto fino a 100 A.
• Misure: energia attiva e reattiva (import/export), tensioni, correnti, frequenze, potenze, fattore di potenza, armoniche, richieste.
• Interfacce: RS485 Modbus RTU, uscita impulsi.
• Montaggio: guida DIN. Larghezza involucro: 4 moduli (72 mm). Frontale IP54.
• Versioni: MID (0,5S/C) e non-MID (1/B).
• Coperture morsetti sigillabili.
• Conformità CE, RoHS, REACH; rispetto delle norme IEC elencate.
