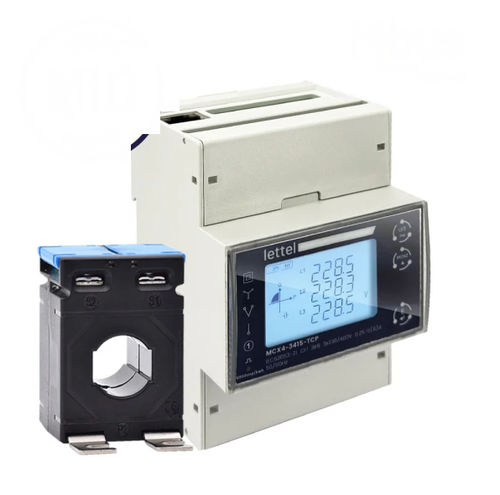

Contatore di energia elettrica trifase MCX4-31XCT series

monofasesu guida DINcon trasformatore di corrente

Presentazione
Contatore di energia certificato MID con comunicazione compatibile M‑Bus e interfaccia Modbus RS485, progettato per il collegamento tramite trasformatori di corrente (TC). Adatto alla misura su reti monofase (fino a 3), trifase o tetrafase, con uscita impulsi e funzionalità di telelettura centralizzata.

Caratteristiche

• Elettriche:
  • Contatore di energia per fino a 3 reti monofase, sistemi trifase o tetrafase
  • Collegamento tramite trasformatore di corrente (TC) /1A o /5A
• Comunicazione:
  • Modbus RS485
  • Uscita impulsi
  • Interfaccia chiara e menu intuitivo
• Fisiche:
  • Montaggio su guida DIN
  • Scocca larghezza 4 moduli (72 mm)
  • Pannello frontale grado di protezione IP54

Vantaggi e applicazioni
Il MCX4-31XCT combina comunicazione M‑Bus e collegamento tramite trasformatori di corrente per offrire una soluzione di misurazione certificata MID adatta ad impianti terziari, industriali e multi-sito che richiedono ripartizione dei consumi e telelettura centralizzata. Adatto all’integrazione in sistemi di gestione energetica e multi-energia, analisi dei carichi e ottimizzazione delle prestazioni elettriche.

Sicurezza

• Coperchi morsetti sigillabili per ridurre il rischio di scosse elettriche e prevenire manomissioni

Funzionalità

• Multi-misura:
  • Energia attiva totale importata ed esportata
  • Energia reattiva totale importata ed esportata
  • Tensione
  • Corrente
  • Frequenza
  • Potenza attiva
  • Potenza reattiva
  • Potenza apparente
  • Fattore di potenza
  • Distorsioni armoniche di tensione e corrente
  • Domande massime e medie
• Classi di precisione:
  • Versione MID 0.5S/C
  • Versione non MID 1/B

Norme e certificazioni

• Conformità: CE, RoHS, REACH
• Norme applicabili: IEC 61000-4-2/3/4/5/6/8/11, IEC 61010-1, IEC 62052-23, IEC 62053-22, IEC 61557-12, IEC 60068

Variante e codici ordine
Codice ordine | Corrente max | Comunicazione | Numero tariffe | Omologazione MID | Disponibilità
MCX4-310CT-M | TC /1A o /5A | RS485 M‑Bus | Singola | Sì | instock
MCX4-310CT | TC /1A o /5A | RS485 M‑Bus | Singola | (n/a) | outofstock
MCX4-312CT-M | TC /1A o /5A | RS485 M‑Bus | Doppia | Sì | outofstock
MCX4-312CT | TC /1A o /5A | RS485 M‑Bus | Doppia | (n/a) | outofstock
MCX4-311CT-M | TC /1A o /5A | RS485 M‑Bus | Quadrupla | Sì | outofstock
MCX4-311CT | TC /1A o /5A | RS485 M‑Bus | Quadrupla | (n/a) | outofstock

Risorse (documenti di supporto)

• Fondamenti del contatore elettrico
• Comprendere la classe di precisione di un contatore elettrico
• Unità di misura elettriche

Specifiche tecniche

• Comunicazione: Modbus RS485 (compatibile M‑Bus a seconda della variante)
• Collegamento: tramite trasformatori di corrente (TC) /1A o /5A
• Misure: energia attiva/reattiva importata ed esportata, tensione, corrente, frequenza, potenze, fattore di potenza, armoniche
• Montaggio: guida DIN
• Scocca: larghezza 4 moduli (72 mm)
• Grado di protezione frontale: IP54
• Opzioni variante: circuiti singolo / doppio / quadruplo (a seconda del riferimento)
• Conformità: CE, RoHS, REACH; norme IEC elencate sopra
