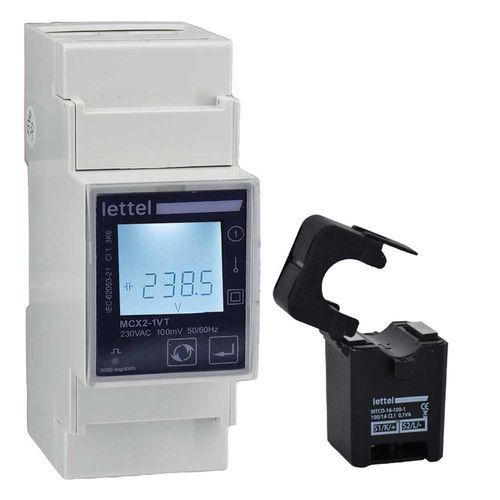

Contatore di energia elettrica monofase MCX2-1VT

su guida DINclamp-onuscita ad impulsi

Il contatore monofase MCX2-1VT combina prestazioni con facilità di integrazione e utilizzo: - **Elettrico:** Contatore di energia multi-misura per rete monofase 230V 50/60Hz. Misurazione tramite trasformatore di corrente apribile, gamma di corrente da 40mA a 100A. - **Dati Misurati:** Il sottomisuratore misura una moltitudine di grandezze elettriche: - Energie attive (kWh) e reattive (kVArh) importate, esportate e totali. Possibile misurazione a doppia tariffa. - Valori istantanei: Tensione (V), corrente (U), potenza attiva (kW), potenza reattiva (kVAr), potenza apparente (kVA), fattore di potenza (cos Phi), frequenza (Hz). - Calcolo delle richieste medie e massime. - **Precisione della Misura:** Classe 0,5S per la misurazione dell'energia attiva (kWh). - **Comunicazione:** Il contatore di energia MCX2-1VT è dotato di emettitore di impulsi programmabile e porta RS485 Modbus. - **Fisico:** Contatore con custodia di larghezza 2 moduli (36mm), montabile su guida DIN. Copriterminali sigillabili. Display LCD retroilluminato (durata regolabile). Trasformatore di corrente apribile, apertura Ø16mm, lunghezza cavi 115 cm. - **Misurazione a Doppia Tariffa:** Il contatore consente la misurazione dell'energia su 2 indici distinti (T1 e T2). L'energia si incrementa sulla tariffa 2 quando una tensione di 230V viene applicata ai terminali di ingresso tariffa. - **Applicazione Produzione di Elettricità:** Il contatore elettrico monofase MCX2-1VT è adatto per applicazioni eoliche o fotovoltaiche grazie agli indici distinti per l'energia importata (consumata) ed esportata (prodotta). - **Facilità di Integrazione:** Il contatore, con una custodia di soli 2 moduli di larghezza, può essere integrato in qualsiasi quadro o armadio elettrico. Il trasformatore di corrente apribile può essere collegato senza scollegare il circuito da misurare. - **Utilizzo:** Visualizzazione delle misure localmente sul display o a distanza tramite comunicazione Modbus. - **Sicurezza:** Copriterminali sigillabili per prevenire qualsiasi rischio di scossa elettrica o manomissione. - **Precisione:** Classe 0,5S per l'energia attiva. - **Conformità:** CE, RoHS, REACh. - **Norme Applicabili:** IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC61557-12, IEC62053-22/-23, IEC60068-2-6, EN55011 - **Multi-tariffa:** Su richiesta, versione con 4 tariffe programmabili tramite comunicazione Modbus o Mbus. **Caratteristiche / Specifiche Tecniche:** - Modello: MCX2-1VT - Tipo: Contatore di energia monofase - Misurazione: Tramite trasformatore apribile 100A (gamma 40mA a 100A) - Comunicazione: RS485 Modbus, emettitore di impulsi - Display: LCD retroilluminato - Custodia: 2 moduli (36mm), montaggio su guida DIN - Precisione: Classe 0,5S (energia attiva) - Conformità: CE, RoHS, REACh - Norme: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC61557-12, IEC62053-22/-23, IEC60068-2-6, EN55011 - Doppia tariffa, indice import/export - Trasformatore di corrente apribile Ø16mm, cavi 115cm
