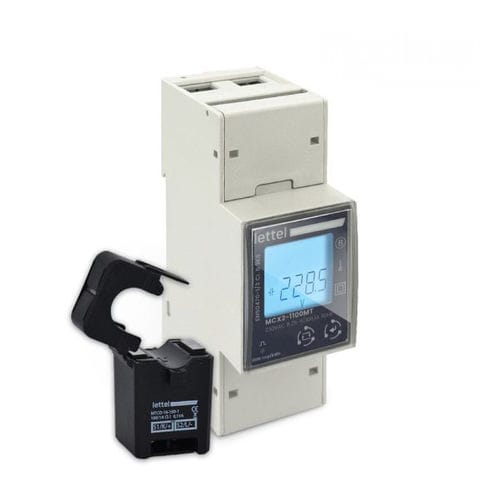

Contatore di energia elettrica monofase MCX2-10XCT series

su guida DINRS-485con trasformatore di corrente

Presentazione
Contatore di energia monofase con trasformatore di corrente apribile fornito (∅16) per misura indiretta fino a 100 A. Disponibile in tariffe singola, doppia o quadrupla. Custodia compatta per guida DIN, interfaccia chiara e menu intuitivo.

Caratteristiche elettriche

• Contatore energia per rete monofase con comunicazione Modbus
• Misura tramite trasformatore di corrente apribile ∅16 fornito (campo di misura da 40 mA a 100 A)

Comunicazione

• Comunicazione Modbus (RS485)
• Trasmissione dei dati elettrici e dei consumi via Modbus verso sistemi di supervisione, BMS
• Disponibile in tariffe singola, doppia o quadrupla
• Interfaccia chiara e menu intuitivo

Fisiche

• Montaggio su guida DIN
• Custodia compatta, larghezza 2 moduli (36 mm)
• Coperchi dei morsetti sigillabili per prevenire rischi elettrici e frodi

Misure multiparametro

• Energia attiva totale importata ed esportata
• Energia reattiva importata ed esportata
• Tensione
• Corrente
• Frequenza
• Potenza attiva, reattiva e apparente
• Fattore di potenza
• Richieste massime e medie

Classi di precisione

• 1/B

Applicazioni e utilizzo
Il MCX2-10XCT è progettato per la misura e la supervisione di impianti monofase fino a 100 A in ambienti terziari e industriali. La misura indiretta tramite trasformatore apribile consente l'installazione senza interrompere la linea esistente, adatta a progetti di ristrutturazione o ampliamento. Ideale per sottofatturazione, monitoraggio dei consumi per linea/apparecchio, gestione energetica e ripartizione dei costi. Integrabile in architetture BMS per analisi e ottimizzazione dei consumi.

Norme e conformità

• Conformità: CE, RoHS, REACh
• Normative applicabili: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Risorse (documenti disponibili)
Schede tecniche, manuali e mappa registri Modbus RTU disponibili in PDF nell'area download del prodotto.

Varianti / Codici ordine (tabella)
Codice ordine | Tipo di rete | Corrente max | Numero tariffe | Disponibilità
MCX2-100CT | Monofase | 100 A | Singola | non disponibile
MCX2-102CT | Monofase | 100 A | Doppia | disponibile
MCX2-101CT | Monofase | 100 A | Quadrupla | non disponibile

Caratteristiche / specifiche tecniche

• Misura indiretta tramite trasformatore di corrente apribile ∅16 (fornito)
• Campo di misura della corrente: da 40 mA a 100 A
• Interfaccia di comunicazione: Modbus RTU (RS485)
• Tariffe: singola, doppia o quadrupla a seconda della variante
• Larghezza custodia: 2 moduli (36 mm) per montaggio su guida DIN
• Funzioni misurate: energie attiva/reattiva import/export, tensione, corrente, frequenza, potenze (attiva, reattiva, apparente), fattore di potenza, richieste massime e medie
• Classe di precisione: 1/B
• Coperchi morsetti sigillabili (sicurezza anti-frode)
• Conformità e normative: CE, RoHS, REACh; IEC61000-4-x, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
