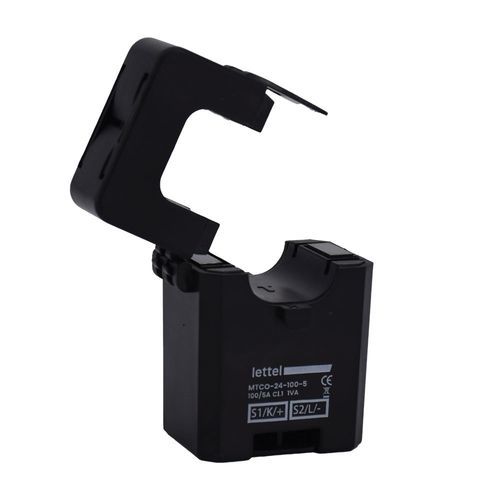

Trasformatore di corrente MTCO-24

di potenzaa seccoapribile

Descrizione
I trasformatori di corrente a nucleo apribile MTCO combinano precisione e semplicità di integrazione sul campo. Progettati per applicazioni di misura e contabilizzazione, la serie MTCO presenta un nucleo apribile che consente l’installazione senza scollegare il conduttore di potenza.

Caratteristiche generali

• Gamma di corrente primaria: 100 A a 300 A a seconda del modello
• Corrente secondaria: 5 A
• Precisione: classe 1
• Apertura per conduttore fino a Ø 24 mm
• Dimensioni involucro: H 75 × L 53 × P 41,4 mm
• Montaggio sul conduttore mediante fascetta (cable tie)

Vantaggi

• Installazione: design a nucleo apribile per montaggio senza tagliare il cavo
• Fissaggio: possibile ancoraggio al conduttore con fascetta per posizionamento stabile
• Sicurezza: copri-morsetti per prevenire contatti accidentali con i punti di collegamento

Norme e certificazioni

• Conformità: CE, RoHS, REACH
• Normative applicabili: EN61869-1:2009, EN61689-2:2012

Varianti disponibili

• Correnti primarie standard: 100 A, 200 A, 300 A
• Altre correnti primarie disponibili su richiesta
• Uscite secondarie / opzioni: 5 A (standard), altre uscite su richiesta (1 A, uscite in mA/mV) e lunghezze cavo personalizzabili
• Classi di precisione personalizzabili (es. 0,5 %)

Prodotti correlati

• Contatori e unità di misura che accettano ingresso 5 A
• Moduli di comunicazione e gateway per integrazione dei dati di misura
• Bucle di Rogowski e accessori di fissaggio

Varianti / codici ordine (estratto)
Codice | Tipo TC | Corrente primaria | Disponibilità
MTCO-24-100-5 | Nucleo apribile | 100 A | in stock
MTCO-24-200-5 | Nucleo apribile | 200 A | in stock
MTCO-24-300-5 | Nucleo apribile | 300 A | in stock

Caratteristiche / specifiche tecniche

• Gamma primaria: 100 A, 200 A, 300 A (in base alla referenza)
• Corrente secondaria: 5 A (standard)
• Precisione: classe 1 (standard)
• Apertura nucleo (Ø): 24 mm
• Dimensioni: H 75 mm × L 53 mm × P 41,4 mm
• Montaggio: nucleo apribile + fascetta
• Sicurezza: copri-morsetti
• Conformità: CE, RoHS, REACH
• Normative: EN61869-1:2009, EN61689-2:2012
• Documenti tecnici disponibili: panoramica gamma MTCO, catalogo generale, scheda prodotto (PDF)
