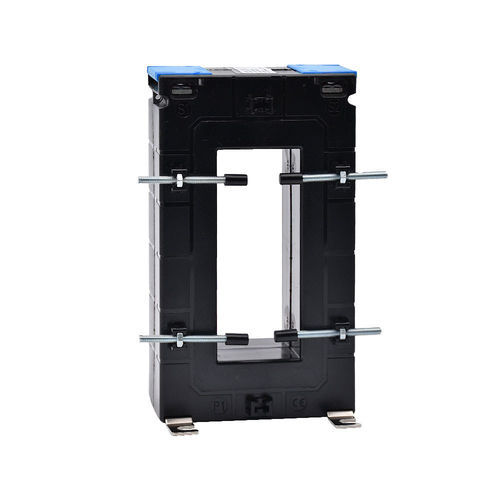

Trasformatore di corrente MTCF-100100V series

a seccoAC

Descrizione
I trasformatori di corrente chiusi MTCF combinano precisione di misura e semplicità di integrazione. Sono progettati per la misura della corrente su barre conduttrici con una apertura rettangolare specifica e un'uscita secondaria standardizzata.

Caratteristiche

• Elettriche: trasformatori di corrente chiusi con correnti primarie da 1000 A, 1500 A o 2000 A a seconda del modello. Secondario 5 A.
• Fisiche: apertura per barra 103×41 mm. Dimensioni del contenitore: H170 × L99 × P67 mm. Montaggio a superficie o sul conduttore. Copriperni sigillabili.
• Precisione: classe 0,5.
• Documentazione: documentazione tecnica disponibile per la serie MTCF (brochure, manuale prodotto, catalogo generale).

Vantaggi

• Integrazione: apertura rettangolare adatta alla misurazione della corrente su barra conduttrice.
• Sicurezza: copriperni sigillabili per evitare manomissioni non autorizzate.

Norme e certificazioni

• Conformità: CE, RoHS, REACH.
• Norme applicabili: IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1,2 & 3.

Varianti disponibili

• Corrente primaria: altri valori possibili su richiesta.
• Corrente secondaria: 1 A disponibile come variante.
• Classi di precisione: 0,2 – 0,2S – 0,5S (realizzabili su richiesta).

Varianti e codici d'ordine
Codice ordine | Tipo TC | Corrente primaria | Stato stock
MTCF-100100V-1000-5 | Chiuso | 1000 A | in stock
MTCF-100100V-1500-5 | Chiuso | 1500 A | in stock
MTCF-100100V-2000-5 | Chiuso | 2000 A | out of stock

Download

• Brochure gamma MTCF (pdf, 0.72 MB)
• Catalogo generale (pdf, 33.71 MB)
• Manuale completo (pdf, 0.67 MB)

Prodotti correlati

• MAE-1 (centralina di misura da incasso – Modbus e uscite relè)
• ANT868-S (antenna whip, connettore SMA)
• MTCR-36-600-MEP (set sensori Rogowski 600 A Ø36 mm)
• MTCR-100-1000 (bobina Rogowski flessibile 1000 A Ø100 mm)
• MCT2-163M (contatore monofase omologato MID)
• MSC-TCR (TC Rogowski Enerclip, vari modelli)

Specifiche tecniche

• Modello: serie MTCF (es. MTCF-100100V)
• Corrente primaria: 1000 A, 1500 A, 2000 A (varianti possibili)
• Corrente secondaria: 5 A (versione 1 A disponibile)
• Apertura per barra: 103 × 41 mm
• Dimensioni contenitore: H 170 mm × L 99 mm × P 67 mm
• Montaggio: a superficie o su conduttore
• Copriperni: sigillabili
• Classe di precisione standard: 0,5 (altre classi disponibili: 0,2; 0,2S; 0,5S)
• Conformità: CE, RoHS, REACH
• Norme: IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1/2/3
• Codici d'ordine principali: MTCF-100100V-1000-5, MTCF-100100V-1500-5, MTCF-100100V-2000-5
• Documenti disponibili: brochure MTCF, catalogo generale, manuale prodotto (PDF)
