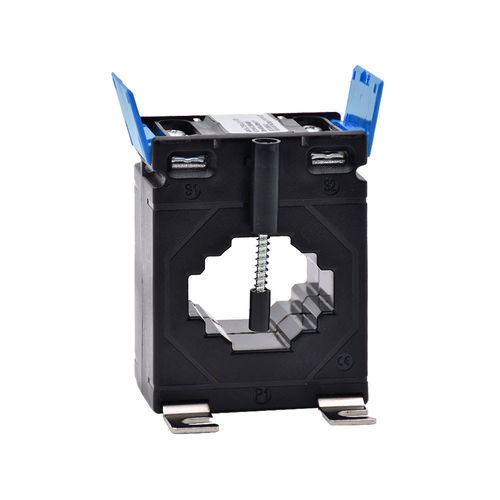

Trasformatore di corrente MTCF-624040 series

a seccosu misuradi precisione

Riepilogo
Trasformatori di corrente chiusi 400 a 800/5 A – Apertura Ø31, 11×40,5, 21×31 o 31×16 mm.

Presentazione
I trasformatori di corrente della serie MTCF-624040 offrono precisione di misura e integrazione compatta per applicazioni di misura e fatturazione. Sono disponibili con classe di precisione 0,5 e diverse aperture per cavi e barre collettrici nei quadri.

Caratteristiche

• Elettriche: corrente primaria a seconda del modello (400 A, 500 A, 600 A, 800 A). Secondario: 5 A. Classe di precisione: 0,5.
• Meccaniche: aperture per cavo Ø31 mm o barra 11×40,5 mm, 21×31 mm o 31×16 mm. Dimensioni involucro: H78 × L62 × P40 mm. Montaggio a vista, su conduttore o su guida DIN con base dedicata (base da ordinare separatamente). Copri morsetti sigillabili.
• Precisione: la classe 0,5 è adatta ad applicazioni di fatturazione elettrica.
• Datasheet disponibile per la gamma MTCF.

Vantaggi

• Integrazione: ingombro ridotto per un inserimento agevole in armadi e quadri.
• Sicurezza: copri morsetti sigillabili per limitare i rischi elettrici e prevenire frodi.

Norme e certificazioni

• Conformità: CE, RoHS, REACh.
• Standard applicabili: IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1/2/3.

Varianti realizzabili

• Corrente primaria: altre intensità su richiesta (modelli disponibili per 400 A, 500 A, 600 A, 800 A secondo riferimento).
• Corrente secondaria: possibilità 1 A su richiesta in base alla configurazione.

Accessori

• Supporto guida DIN (base specifica MTCF-6274-DIN) da ordinare separatamente.
• Copri morsetti sigillabili integrati.

Prodotti associati / Compatibilità

• Progettato per essere associato a contatori elettrici o unità di misura con ingresso 5 A.
• Compatibile con contatori e sistemi di acquisizione/measure dotati di ingresso 5 A per letture e fatturazione.

Varianti e codici d'ordine (tabella)
Codice ordine | Tipo TC | Corrente primaria | Stock
MTCF-624040-400-5 | Chiusi | 400 A | instock
MTCF-624040-500-5 | Chiusi | 500 A | instock
MTCF-624040-600-5 | Chiusi | 600 A | instock
MTCF-624040-800-5 | Chiusi | 800 A | instock

Caratteristiche / specifiche tecniche

• Modello: MTCF-624040 (serie MTCF)
• Corrente primaria: 400 A / 500 A / 600 A / 800 A (a seconda della variante)
• Corrente secondaria: 5 A (standard)
• Classe di precisione: 0,5
• Aperture disponibili: Ø31 mm; 11×40,5 mm; 21×31 mm; 31×16 mm
• Dimensioni involucro: H 78 mm × L 62 mm × P 40 mm
• Montaggio: a vista, su conduttore o su guida DIN (con base MTCF-6274-DIN)
• Copri morsetti sigillabili
• Conformità: CE, RoHS, REACh
• Standard: IEC 61869-1 & 2, IEC 60044-1, BS3938, IS2705-1/2/3
