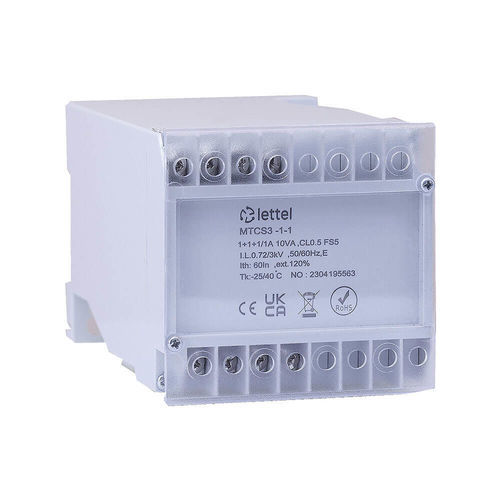

Trasduttore di corrente a trasformatore MTCS series

fissosu guida DINAC

Descrizione
I sommatori consentono di sommare le correnti misurate da più trasformatori di corrente. Il MTCS permette di sommare le correnti misurate da 2, 3 o 4 trasformatori di corrente installati su diversi circuiti della stessa fase.

Caratteristiche

• Ingressi : Disponibile nelle versioni a 2, 3 o 4 ingressi per trasformatori di corrente con secondario 1 A o 5 A.
• Uscita : 0-1A / 0-5A.
• Involucro : Dimensioni L75 x P112,5 x H70 mm. Montaggio su guida DIN o a parete.
• Connessioni : Morsetti a vite.
• Precisione : Classe 0.5 per una potenza assorbita massima di 10 VA.

Funzioni

• Somma TC : Consente di sommare le correnti misurate da 2, 3 o 4 trasformatori di corrente installati su diversi circuiti della stessa fase.

Norme e certificazioni

• Conformità : CE, RoHS, REACH.
• Norme applicabili : IEC61010, IEC61869, 2006/95/EG.

Varianti e codici d'ordine
Codice ordine | Numero ingressi | Corrente di ingresso | Segnale di uscita | Stato magazzino
MTCS2-1-1 | 2 | 0-1A | 0-1A | in magazzino
MTCS2-5-5 | 2 | 0-5A | 0-5A | in magazzino
MTCS3-1-1 | 3 | 0-1A | 0-1A | in magazzino
MTCS3-5-5 | 3 | 0-5A | 0-5A | in magazzino
MTCS4-1-1 | 4 | 0-1A | 0-1A | esaurito
MTCS4-5-5 | 4 | 0-5A | 0-5A | in magazzino

Risorse

• Schede tecniche e manuali prodotto disponibili (documentazione e manuale d'uso per i sommatori MTCS).

specifiche tecniche

• Modello / serie : MTCS (sommatore di trasformatori di corrente)
• Numero ingressi : 2, 3 o 4 (versioni disponibili); possibili varianti fino a 8 ingressi su altre referenze della gamma.
• Secondario di ingresso : 1 A o 5 A (a seconda della variante).
• Segnale di uscita : 0-1A o 0-5A.
• Precisione : 0.5 (per potenza assorbita ≤ 10 VA).
• Involucro : L75 x P112,5 x H70 mm, montaggio su guida DIN o a parete.
• Connessioni : morsetti a vite.
• Conformità : CE, RoHS, REACH; norme IEC61010, IEC61869, 2006/95/EG.
