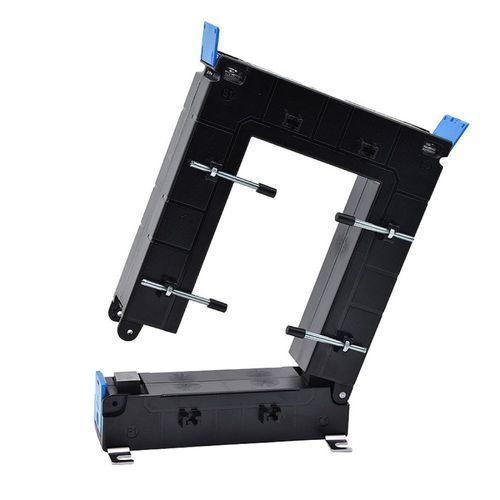

Trasformatore di corrente MTCO-17285 series

di potenzad'intensitàa secco

Descrizione
Trasformatore di corrente a nucleo apribile progettato per un'integrazione semplice nei quadri elettrici ad alta potenza senza scollegare il circuito misurato. La serie MTCO unisce precisione e facilità di installazione.

Caratteristiche principali

• Corrente primaria: 3200 a 5000 A a seconda del modello
• Corrente secondaria: 5 A (versione standard)
• Precisione: classe 0,5
• Apertura: adatta per barra 172 × 85 mm
• Dimensioni involucro: H245 × L195 × P77 mm
• Montaggio: su conduttore (nucleo apribile)
• Apertura tramite pulsante, assicurata da vite di bloccaggio
• Coperchi morsetti sigillabili per sicurezza

Vantaggi

• Nucleo apribile che consente l'installazione senza scollegare i cavi di potenza
• Progettazione sicura (coperchi morsetti, vite di bloccaggio per evitare aperture involontarie)

Normative e conformità

• Conformità: CE, RoHS, REACh
• Norme applicabili: IEC61869-1 & 2, IEC60044-1, BS 3938, IS 2705-1, -2 & -3

Varianti disponibili
La serie MTCO-17285 è disponibile per correnti primarie da 3200 a 5000 A.

Tabella varianti
Codice ordine | Tipo TC | Corrente primaria | Disponibilità
MTCO-17285-3200-5 | Apribile | 3200 A | instock
MTCO-17285-4000-5 | Apribile | 4000 A | instock
MTCO-17285-5000-5 | Apribile | 5000 A | instock

Prodotti correlati / compatibilità

• Contatori e unità di misura che accettano ingresso 5 A
• Può essere associato a contatori energetici o unità di misura con ingressi 5 A

Fogli tecnici
Scheda tecnica e manuale disponibili per la gamma MTCO (presentazione gamma MTCO; manuale completo MTCO-17285).

Specifiche tecniche

• Gamma corrente primaria: 3200 A, 4000 A, 5000 A
• Corrente secondaria standard: 5 A (opzioni: 1 A, mV, mA disponibili a seconda della variante)
• Precisione: classe 0,5
• Apertura interna: 172 × 85 mm (adatta a barre)
• Involucro: H245 × L195 × P77 mm
• Meccanismo di apertura: nucleo apribile, pulsante, vite di bloccaggio
• Accessori di sicurezza: coperchi morsetti sigillabili
• Conformità: CE, RoHS, REACh
• Norme: IEC61869-1/2, IEC60044-1, BS 3938, IS 2705-1/2/3
