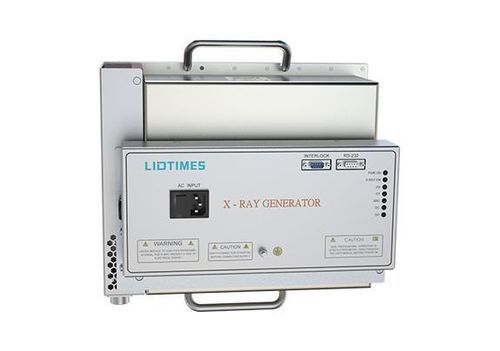

Sorgente di raggi X portatile

Panoramica del prodotto
Il generatore a raggi X 80 kV 210 W è progettato per il rilevamento continuo di corpi estranei e per applicazioni di ispezione industriale. Un radiatore esterno ad ampia superficie e il raffreddamento ad aria forzata consentono un funzionamento prolungato, mentre la progettazione interna riduce al minimo le perdite di olio. Il controllo digitale basato su DSP garantisce regolazioni precise di tensione e corrente e facilita l'impostazione dei parametri per diverse esigenze applicative. La maniglia rimovibile e il pannello di controllo fissabile supportano installazioni integrate o separate.

Caratteristiche principali

• Configurazione flessibile: sorgente digitale o analogica opzionale in base all'applicazione.
• Cablatura semplificata: un unico connettore DB9 e la presa di alimentazione per un'installazione agevole.
• Progettato per funzionamento stabile a lungo termine con molteplici circuiti di protezione.
• Installazione integrata o separata: scatola di controllo e testa del tubo compatte per un montaggio flessibile.

Attributi evidenziati

• Controllo DSP
• Dimensioni cubiche compatte
• Protezioni di sicurezza potenziate
• Maggiore durata del tubo

Specifiche
Intervallo tensione d'ingresso: 180–240 Vac, 50/60 Hz
Intervallo tensione d'uscita: 40–80 kV
Deviazione tensione sul tubo: ≤1,5% del valore impostato
Ripple tensione d'uscita: ripple a bassa frequenza (<1 kHz) <0,5% (Pk–Pk) della tensione nominale
Regolazione tensione ingresso: <0,1%
Regolazione del carico: ≤0,1% (corrente di uscita nominale, quando la tensione varia da 40 kV a 80 kV)
Risoluzione regolazione tensione: 0,1 kV
Corrente di emissione: 0,3–0,6 mA (potenza nominale 48 W)
Circuiti di protezione: sovracorrente, sovratensione, sovraumidità, overpower, guasto di comunicazione
Dimensione del punto focale: 0,8 mm (IEC-60336)
Certificazioni di sicurezza: UL, CE
Modalità di lavoro: continuo o intermittente
Pre-riscaldamento: pre-riscaldamento automatico configurabile o manuale
Intervallo temperatura operativa: 0–40 °C
Intervallo temperatura di stoccaggio: -20–60 °C
Umidità: ≤95% senza condensa
Dimensioni meccaniche (L×P×A): 346 × 169 × 148 mm
Peso: <16 kg
Filtrazione radiazioni: 1,5 mm (vetro) + 5 mm (olio) (equivalente) + 1,5 mm (plastica)
Angolo finestra radiazioni: fascio a ventaglio 12 × 65° (equivalente)
Metodo di raffreddamento: raffreddamento ad aria forzata

Specifiche tecniche

• Intervallo tensione d'ingresso: 180–240 Vac, 50/60 Hz
• Intervallo tensione d'uscita: 40–80 kV; deviazione ≤1,5% del valore impostato
• Ripple d'uscita: <0,5% (Pk–Pk) @ <1 kHz
• Regolazione tensione ingresso: <0,1%
• Regolazione carico: ≤0,1% su 40–80 kV
• Risoluzione regolazione tensione: 0,1 kV
• Corrente di emissione: 0,3–0,6 mA (potenza nominale 48 W)
• Protezioni: sovracorrente, sovratensione, sovraumidità, overpower, guasto di comunicazione
• Punto focale: 0,8 mm (IEC-60336)
• Certificazioni: UL, CE
• Funzionamento: continuo o intermittente
• Pre-riscaldamento: configurabile automatico o manuale
• Temperature: funzionamento 0–40 °C; immagazzinamento -20–60 °C; umidità ≤95% senza condensa
• Dimensioni (L×P×A): 346×169×148 mm; Peso: <16 kg
• Filtrazione e finestra: 1,5 mm vetro + 5 mm olio + 1,5 mm plastica (equivalente); fascio a ventaglio 12×65
• Raffreddamento: raffreddamento ad aria forzata
