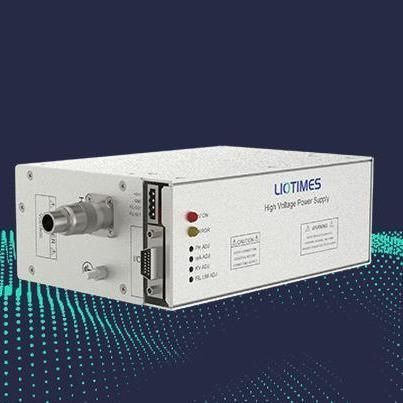

Modulo di potenza digitale LPM-70P70B3

analogicoDC

Breve introduzione
L'LPM-70P70B3 è un modulo di alimentazione ad alta tensione che fornisce un'uscita regolabile fino a 70 kV e fino a 1,0 mA con bassa ondulazione (≤0,1% P-P). Offre controllo analogico/digitale doppio con potenziometro locale e ingresso remoto 0–10 V DC, supporta comunicazione RS-232/RS-485 per integrazione di sistema e include protezione interlock e raffreddamento ad aria forzata. Unità compatta per uso industriale: 75 × 139 × 218 mm, peso 3,5 kg.

Caratteristiche principali

• Uscita regolabile fino a 70 kV e corrente di uscita massima 1,0 mA
• Potenza di uscita massima 70 W
• Controllo analogico/digitale doppio: potenziometro locale e ingresso remoto 0–10 V DC
• Interfacce RS-232/RS-485 per automazione e monitoraggio
• Funzioni di protezione: interlock e raffreddamento ad aria forzata
• Costruzione compatta per ambiente industriale (75 × 139 × 218 mm, 3,5 kg)

Applicazioni

• Sistemi di ispezione a raggi X industriali
• Apparecchiature per imaging medicale (integrazione con sottosistemi di imaging)
• Prove ad alta tensione, controllo qualità e integrazione in linee di produzione automatizzate

Specifiche tecniche

• Tensione di ingresso: 24 V DC ±10%
• Corrente di ingresso: Max 8,0 A
• Intervallo di tensione di uscita: 0–70 kV
• Corrente di uscita: Max 1,0 mA
• Potenza di uscita: Max 70 W
• Stabilità: dopo 0,5 h di funzionamento < 0,01%/h; < 0,02% in 8 h
• Coefficiente di temperatura: ≤25 ppm/°C
• Ondulazione (ripple): ≤0,1% della tensione di uscita massima (P-P)
• Regolazione tensione carico: 0,01% (da vuoto a carico nominale)
• Regolazione tensione ingresso: ±0,01% (variazione ingresso ±10%)
• Regolazione corrente carico: 0,01% (da vuoto a carico nominale)
• Regolazione corrente ingresso: ±0,01% (variazione ingresso ±10%)
• Dimensioni: 75 × 139 × 218 mm
• Peso: 3,5 kg
