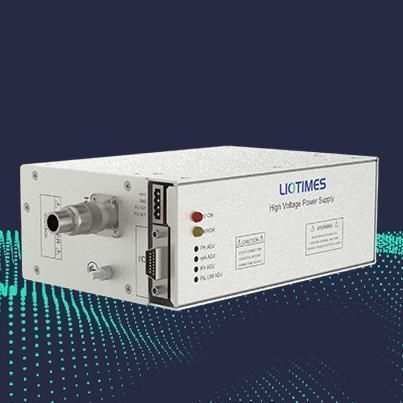

Modulo di potenza digitale LPM-50P50B1

analogicoDC

Breve introduzione
Il LPM-50P50B1 è un modulo di alimentazione ad alta tensione compatto con uscita regolabile fino a 50 kV e 1,0 mA (50 W max). Offre ondulazione ultra-bassa (≤0.1% P-P) e elevata stabilità a lungo termine. Dispone di controllo duale analogico/digitale: regolazione locale tramite potenziometro e controllo remoto 0–10 Vdc. Supporta comunicazioni RS-232 e RS-485 per integrazione nei sistemi. Comprende protezione interlock e raffreddamento forzato. Peso: 3.5 kg; Dimensioni: 75 × 139 × 218 mm.

Applicazioni

• Sistemi di ispezione a raggi X industriali
• Apparecchiature diagnostiche medicali
• Applicazioni di prova ad alta tensione
• Integrazione in linee di produzione automatizzate e sistemi di controllo qualità che richiedono alimentazione HV stabile

Specifiche (da tabella prodotto)
Modello: LPM-50P50B1
Tensione di ingresso: 24Vdc ± 10%
Corrente di ingresso: Max 8.0A
Intervallo tensione di uscita: 0~50kV
Corrente di uscita: Max 1.0mA
Potenza di uscita: Max 50W
Stabilità: 0.5 hr dopo l'avvio, <0.01%/hr; <0.02%/8 hrs
Coefficiente di temperatura: ≤25 ppm/°C
Ondulazione: ≤0.1% della tensione di uscita massima (P-P)
Regolazione tensione carico: 0.01% (da vuoto a carico nominale)
Regolazione tensione ingresso: ±0.01% (variazione ingresso ±10%)
Regolazione corrente carico: 0.01% (da vuoto a carico nominale)
Regolazione corrente ingresso: ±0.01% (variazione ingresso ±10%)
Dimensioni: 75 × 139 × 218 mm
Peso: 3.5 kg

Dimensioni
La scheda prodotto include un disegno delle dimensioni per riferimento al montaggio e all'integrazione fisica.

Caratteristiche tecniche

• Modello: LPM-50P50B1
• Capacità di uscita: fino a 50 kV, 1.0 mA (50 W)
• Ondulazione ultra-bassa: ≤0.1% (P-P)
• Controllo: duale analogico/digitale; potenziometro locale e ingresso remoto 0-10 Vdc
• Comunicazioni: RS-232 / RS-485 supportate
• Raffreddamento: raffreddamento forzato
• Protezione: interlock e funzioni di sicurezza complete
• Ingresso: 24Vdc ±10%, corrente massima di ingresso 8.0A
• Stabilità: <0.01%/hr dopo 0.5 hr, <0.02%/8 hrs
• Coefficiente di temperatura: ≤25 ppm/°C
• Dimensioni fisiche: 75 × 139 × 218 mm; Peso: 3.5 kg
