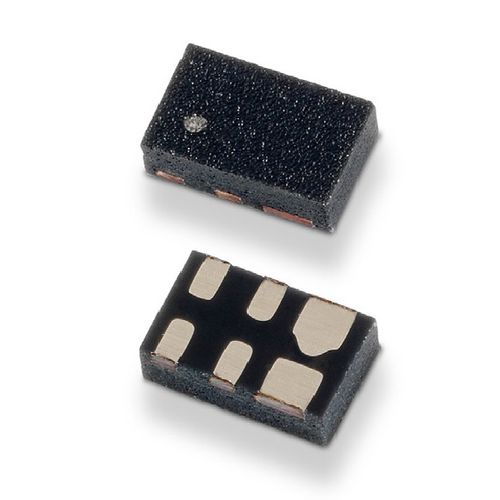

Serie di diodi TVS AQ3400 series

SMDa piccola capacitàa grande velocità di commutazione

L'AQ3400 integra 2 canali di diodi di pilotaggio a bassa capacità e un diodo zener aggiuntivo per fornire protezione alle apparecchiature elettroniche che possono subire scariche elettrostatiche distruttive (ESD). L'AQ3400 è in grado di assorbire in modo sicuro le scariche ESD ripetute al di sopra del livello massimo di contatto specificato nello standard internazionale IEC 61000-4-2 (livello 4, scarica di contatto da ±8kV) senza alcun degrado delle prestazioni. La bassa capacità off-state lo rende ideale per la protezione di linee di segnale ad alta velocità come USB2.0 o USB 3.0 e 1Gb Ethernet con una resistenza dinamica estremamente bassa per proteggere i chipset più sensibili e all'avanguardia dai transienti ESD. - ESD, IEC 61000-4-2, ±30kV contatto, ±30kV aria - ESD, ISO 10605, 330pF 330Ω, ±30kV contatto, ±30kV aria - EFT, IEC 61000-4-4, 80A (tP=5/50ns) - Fulmine, 8A (8/20μs come definito in IEC 61000-4-5 2a edizione) - Bassa capacità di 1pF (TYP) per I/O - Bassa corrente di dispersione di 0,01μA (TYP) a 5 V - Il pacchetto μDFN (JEDEC MO-229) a fattore di forma ridotto offre un instradamento passante per semplificare il layout della scheda - Qualificato AEC-Q101 - Livello di sensibilità all'umidità (MSL -1) - Senza alogeni, senza piombo e conforme alla normativa RoHS - Compatibile con PPAP - TV LCD/PDP - Archivi esterni - Lettori DVD/Blu-ray - Set Top Box - Smartphone - Ultrabook/Notebook - Fotocamere digitali - Medicali portatili - Tecnologia indossabile
