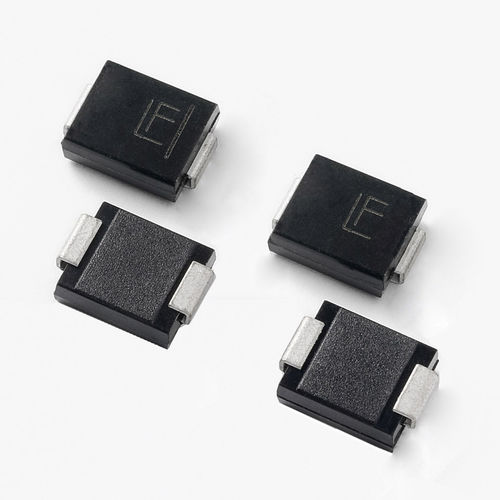

Diodo TVS 1.5SMC series

SMTa bassa induttanzaper dispositivi elettronici

La serie 1.5SMC è progettata specificamente per proteggere le apparecchiature elettroniche sensibili dai transitori di tensione indotti da fulmini e altri eventi di tensione transitoria. Caratteristiche e vantaggi: - 1500W di potenza di picco a forma d'onda 10/1000μs, frequenza di ripetizione (cicli di lavoro): 0.01% - Eccellente capacità di bloccaggio - Bassa resistenza alle sovratensioni incrementali - IR tipico inferiore a 1μA quando VBR min>12V - Per applicazioni a montaggio superficiale per ottimizzare lo spazio sulla scheda - Pacchetto a basso profilo - Scarico della tensione incorporato - La modalità di guasto tipica è il cortocircuito da tensione o corrente sovraspecificate - Il test Whisker è condotto in base a JEDEC JESD201A secondo la tabella 4a e 4c - IEC 61000-4-2 ESD 30kV (aria), 30kV (contatto) - Protezione ESD delle linee dati in conformità a IEC 61000-4-2 - Protezione EFT delle linee dati in conformità a IEC 61000-4-4 - Tempo di risposta rapido: tipicamente inferiore a 1,0ps da 0V a BV min - Giunzione del chip passivata in vetro - Alta temperatura di saldatura a riflusso garantita: 260°C/30sec - VBR @ TJ= VBR@25°C x (1+αT x (TJ - 25))(αT:Coefficiente di temperatura, valore tipico 0,1%) - La confezione in plastica è classificata come infiammabile V-0 secondo Underwriters Laboratories - Soddisfa il livello MSL1, secondo J-STD-020, con picco massimo LF di 260°C - Placcatura opaca di stagno senza piombo - Senza alogeni e conforme alla direttiva RoHS - E3 senza Pb significa che l'interconnessione di secondo livello è priva di Pb e il materiale di finitura dei terminali è stagno (Sn) (IPC/JEDEC J-STD-609A.01)
