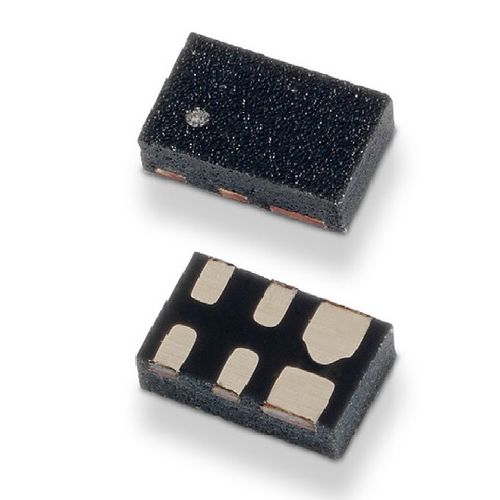

Serie di diodi TVS SP3401 series

SMDa piccola capacitàad alta velocità

SP3401 è stato progettato specificamente per proteggere le interfacce ad alta velocità dalle scariche elettrostatiche (ESD), come ad esempio le interfacce DisplayPort e USB 3.1 Gen 1. La linea di segnale è protetta da un diodo TVS che offre una bassa capacità di linea, tipica di 0,35 pF. L'SP3401 è in grado di assorbire in modo sicuro scariche ESD ripetitive fino a ±18 kV di contatto, superando il livello 4 della norma IEC 61000-4-2 (±8kV di scarica di contatto). L'eccellente bassa capacità, la capacità di bloccaggio, la bassa dispersione e il rapido tempo di risposta rendono questi componenti la soluzione ideale per la protezione delle linee dati ad alta velocità. - ESD, IEC 61000-4-2, ±18kV contatto, ±30kV aria - EFT, IEC 61000-4-4, 80A (tP=5/50ns) - Fulmini, IEC 61000- 4-5 2a edizione, 10A (tP=8/20μs) - Bassa capacità di 0,35pF (TYP) per I/O - Bassa corrente di dispersione di 1nA (TYP) a 3,3V - Il pacchetto μDFN (JEDEC MO-229) a fattore di forma ridotto offre un instradamento passante per semplificare il layout della scheda - Qualificato AEC-Q101 - Livello di sensibilità all'umidità (MSL -1) - Senza alogeni, senza piombo e conforme alla normativa RoHS Mercati/applicazioni: - USB 3.1 Gen1 - HDMI - DisplayPort - S-ATA - NFC
