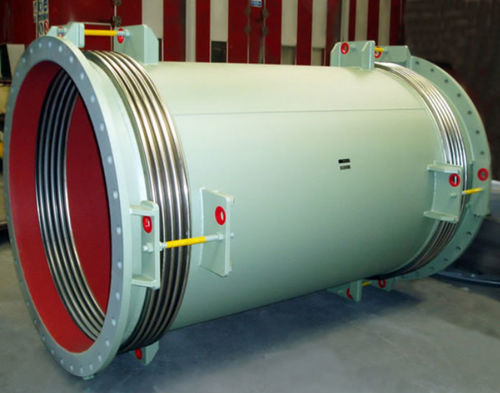

Compensatore di dilatazione in metallo M series

rotondocon flangiada saldare

Conosciuto anche come giunto di dilatazione universale non legato, questo modello è costituito da due soffietti uniti tra loro da un tubo centrale. Anche se può essere utilizzato per assorbire qualsiasi combinazione dei tre movimenti di base, viene utilizzato principalmente per assorbire grandi movimenti laterali. La quantità di deflessione laterale che può essere accettata è funzione del grado di angolazione che ogni soffietto può assorbire e della distanza tra il soffietto o la lunghezza del tubo centrale. Non trattiene la spinta in pressione, quindi devono essere forniti ancoraggi e guide adeguate e possono essere utilizzati solo in sistemi di tubazioni che incorporano ancoraggi e guide di allineamento dei tubi correttamente progettati. MWD Questo tipo di giunto di dilatazione è costituito da due soffietti uniti tra loro da un tubo centrale dotato di estremità a saldare. MFD Questo tipo di giunto di dilatazione è costituito da due soffietti uniti tra loro da un tubo centrale dotato di estremità flangiate.
