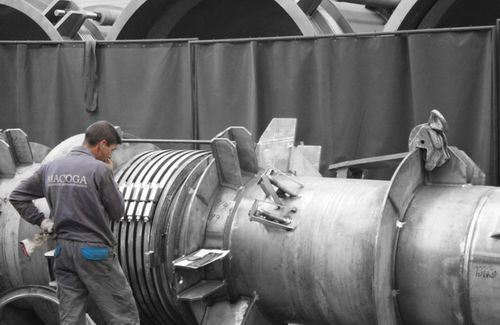

Compensatore di dilatazione in acciaio MRR

rotondoda saldare

Questo modello viene utilizzato in caso di elevate pressioni interne e/o di equalizzazione del movimento tra tutte le ondulazioni. Il sistema prevede l'utilizzo di anelli di rinforzo o di equalizzazione posti all'esterno della convoluzione, evitando così che il soffietto sia costretto fuori forma a causa delle alte pressioni. Gli anelli di equalizzazione e di rinforzo sono dispositivi utilizzati su alcuni giunti di dilatazione che si adattano perfettamente alle radici delle convoluzioni. Lo scopo principale di questi dispositivi è quello di rinforzare il soffietto contro la pressione interna e di equalizzare il movimento tra tutte le ondulazioni. Gli anelli di equalizzazione e di rinforzo sono in acciaio al carbonio, acciaio inossidabile o altre leghe adatte. Gli anelli di rinforzo sono di solito a "T" in sezione trasversale e gli anelli di equalizzazione sono generalmente fabbricati con tubi o barre tonde solide in acciaio al carbonio, acciaio inossidabile o altre leghe adatte. I soffietti, compresi gli anelli di rinforzo o di equalizzazione, possono essere incorporati a qualsiasi tipo di giunto a espansione (assiale, laterale, angolare, ecc.) MRR Giunto di dilatazione con anelli di rinforzo.
