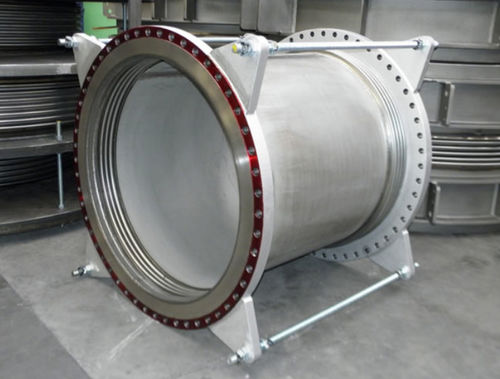

Compensatore di dilatazione in metallo M series

rotondocon flangiada saldare

Questo modello è costituito da due soffietti uniti tra loro da un tubo centrale e da un sistema di tiranti in grado di resistere alla spinta prodotta dalla pressione interna. Questo modello è utilizzato per assorbire i movimenti laterali in tutti i piani. Inoltre e con un particolare design e/o posizionamento del sistema di tiranti, questo tipo può essere utilizzato per assorbire alcuni movimenti assiali e angolari*. I tiranti sono forniti in set di due o più, equamente distribuiti lungo la circonferenza del giunto di dilatazione. Quando il giunto di dilatazione viene fornito con 2 tiranti a 180 gradi, il giunto di dilatazione è libero di deviare angolarmente e lateralmente. Con tre o più tiranti sono possibili solo deflessioni laterali. La quantità di deflessione laterale dipende dalla quantità di angolazione che ogni soffietto può assorbire e dalla lunghezza o dal tubo centrale. La capacità di deflessione laterale può essere aumentata o diminuita semplicemente cambiando la lunghezza del tubo della bobina e la dilatazione termica del tubo centrale viene assorbita dagli elementi del soffietto. MWL Giunto di dilatazione laterale legato universale con estremità a saldare. MFL Giunto di dilatazione laterale legato universale con estremità flangiate.
