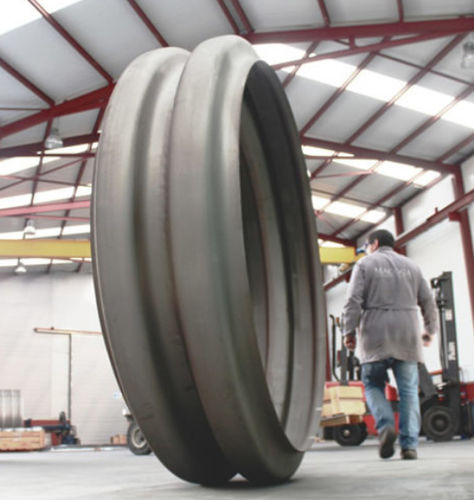

Compensatore di dilatazione in metallo MFF

rotondocon flangiaper canalizzazioni

Un caso speciale del tipo a parete spessa, i giunti di dilatazione flangiati e scanalati sono realizzati in due metà da piastre anulare piane. I bordi esterni delle piastre sono formati in una direzione (flangiato), e i bordi interni sono formati nell'altra direzione (scanalato). Le due metà sono saldate insieme e poi saldate nel guscio dello scambiatore di calore. A causa del maggiore spessore delle pareti, questo tipo di giunto di dilatazione è robusto e il più resistente dal punto di vista dell'abuso, ma ha lo svantaggio di una limitata flessibilità. I giunti di dilatazione MACOGA MFF sono progettati secondo le linee guida obbligatorie ASME VIII-1 Appendice 5 per la progettazione di giunti di dilatazione flangiati e scanalati e ASME Appendice 26 ed EJMA che forniscono metodi di calcolo delle sollecitazioni, della durata a fatica e della velocità della molla. Questo tipo di giunto di dilatazione è robusto e il più durevole dal punto di vista dell'abuso, ma ha lo svantaggio di una flessibilità limitata. L'applicazione più comune per i giunti di espansione flangiati e scanalati è costituita da scambiatori di calore e sistemi di tubazioni di grande diametro. I giunti di dilatazione MFF sono promettenti per accogliere la dilatazione termica differenziale dei mantelli degli scambiatori di calore, dei recipienti a pressione e delle tubazioni che trasportano fluidi ad alta temperatura. Le differenze nella dilatazione assiale del mantello e del fascio tubiero dovute agli elevati differenziali di temperatura media del metallo garantiscono l'incorporazione dei giunti di dilatazione negli scambiatori di calore. Ciò è particolarmente vero per gli scambiatori a fascio tubiero fisso.
