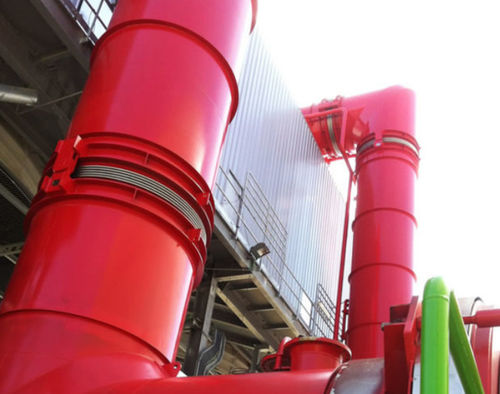

Compensatore di dilatazione in metallo M series

rotondocon flangiada saldare

Questi giunti di dilatazione sono costituiti da un unico elemento a soffietto dotato di estremità o flange a saldare più un sistema di supporti articolati che consentono il movimento angolare su un solo piano. Il meccanismo della cerniera è progettato per accettare una spinta a pressione completa. Queste unità non consentono il movimento assiale, tuttavia, alcuni tipi di sistemi di cerniere possono essere dotati di fori per il perno della cerniera che sono scanalati per consentire uno spostamento assiale limitato. Questi tipi di "cerniere a fessura" non possono resistere alle forze di spinta della pressione e quindi è necessario prevedere un adeguato ancoraggio. MWP Giunto di dilatazione incernierato con estremità a saldare MFP Giunto di dilatazione a cerniera con flange. Due giunti di espansione a cerniera MWP/MFP o un singolo giunto a doppia espansione MWY/MFY possono essere utilizzati per assorbire l'espansione termica in una sezione a Z delle tubazioni che avviene su un solo piano. Nel caso di puro movimento angolare questi giunti di espansione possono essere utilizzati per assorbire l'espansione in una specifica sezione di tubazione.
