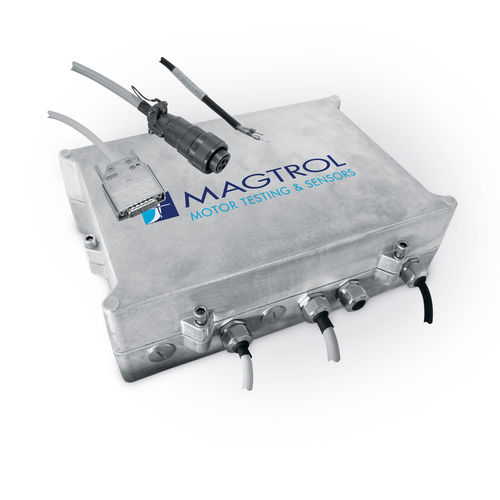

Alimentatore elettrico scatola chiusa DES series

AC/DCad uscita sempliceper comando di freno e frizione

Gli alimentatori della serie DES sono stati progettati appositamente per l'intera gamma di dinamometri a correnti parassite e freni a polvere di Magtrol, con l'obiettivo di fornire il miglior tempo di risposta. Gli alimentatori della serie DES sono confezionati in un alloggiamento industriale in alluminio fuso. Questo offre una protezione superiore contro le emissioni irradiate, per evitare qualsiasi disturbo ai moduli elettronici circostanti. Questa custodia deve essere installata direttamente sul banco di prova, accanto al freno, il più vicino possibile. Gli alimentatori della serie DES possono essere controllati da segnali digitali e set point analogici provenienti dall'elettronica periferica. Il controller del dinamometro DSP7010 è stato progettato per funzionare con la serie DES. Controllo L'alimentatore può essere acceso tramite telecomando. Il segnale STAND-BY consente di erogare la corrente di uscita. Questa corrente di eccitazione è controllata da un set-point nell'intervallo 0-10 V CC. Il valore nominale della corrente di eccitazione è impostato da resistenze interne. Sono presenti due uscite discrete per gli allarmi (collettore aperto). La prima è l'"Allarme temperatura". Indica se l'acqua di raffreddamento del dinamometro o la temperatura interna della serie DES sono fuori limite. Il secondo è l'"Allarme elettrico". Si verifica quando viene rilevata una sovracorrente o un cortocircuito. La corrente di uscita viene immediatamente disattivata e bloccata mentre il relè di allarme generale viene impostato sulla posizione di allarme. Uno stato basso per 200 ms del segnale di Stand-by ripristina il blocco.
