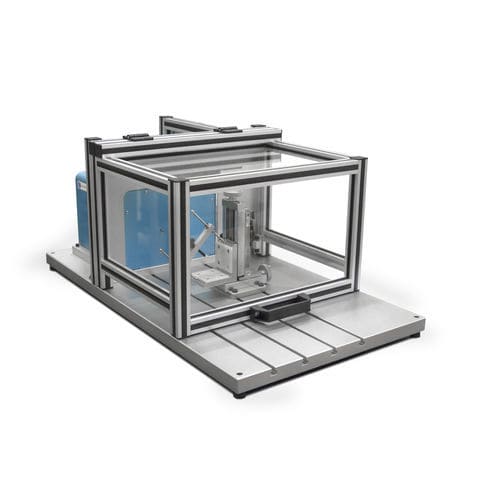

Dinamometro a inerzia WB series

a corrente di Foucaultad altissima velocitàper micromotore DC

I dinamometri a correnti parassite WB 23 e WB 27 di Magtrol sono progettati per motori ad altissima velocità e per applicazioni di collaudo di strumenti dentali o chirurgici. Fornendo una coppia di frenata proporzionale alla velocità di rotazione, la coppia nominale viene raggiunta alla velocità nominale. Il dinamometro presenta un basso livello di inerzia, grazie alle dimensioni ridotte del rotore, e il raffreddamento del freno è assicurato dal flusso d'aria all'interno dell'alloggiamento del dinamometro. Un sensore di temperatura PT monitora continuamente la temperatura del freno e allerta il controllore DSP 7010 affinché interrompa la corrente di eccitazione del freno per proteggere il dinamometro dal surriscaldamento. La coppia viene misurata da un trasduttore di coppia a reazione posto sullo statore. Il dinamometro ha una precisione di misurazione della coppia pari a ± 0,2% del fondo scala. La velocità è misurata da un sensore ottico e da un encoder 2-PPR. Questo sensore misura velocità comprese tra 10.000 e 100.000 giri/min con un'accuratezza di fondo scala di ± 0,06 % (utilizzando un DSP 7010). Caratteristiche Coppia: 80 mN-m e 150 mN-m Velocità: fino a 100 000 giri/min Potenza: 250 W continui; fino a 500 W (WB 23) o 1 kW (WB 27) intermittenti Bassa inerzia Coppia residua molto bassa Coppia frenante stabile e regolare Sistema di misura con cuscinetto d'aria Acquisizione dati tramite controller DSP 7010 e software M-TEST Elettronica integrata con misurazione di coppia e velocità Principi di funzionamento I dinamometri a correnti parassite WB 23 e WB 27 forniscono la massima potenza di frenata ad alta velocità. Questo tipo di freno è stato appositamente progettato per testare motori che ruotano a velocità fino a 100.000 giri/min, con una coppia frenante che dipende dalla velocità di rotazione.
