- MAKINO Milling Machine

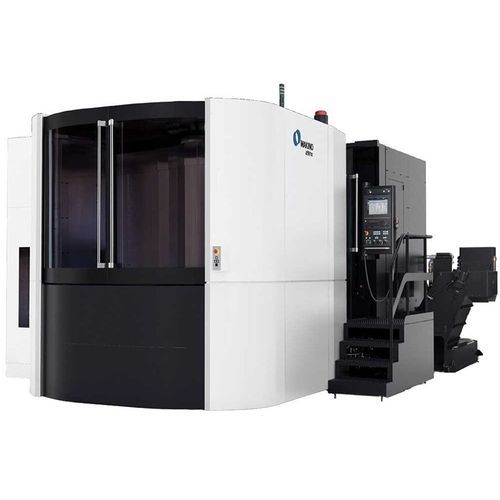

Centro di lavoro CNC 4 assi a91nxorizzontaleCAT50HSK-A 100
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 4 assi
- Orientazione del mandrino
- orizzontale
- Testa del mandrino
- HSK-A 100, CAT50
- Numero di utensili
- 60 utensili
- Applicazioni
- per l'industria automobilistica, per lavori pesanti, per il settore aeronautico
- Corsa X
1.400 mm
(55,12 in)- Corsa Y
1.200 mm
(47,24 in)- Corsa Z
1.350 mm
(53,15 in)- Velocità di rotazione
8.000 rpm, 10.000 rpm, 15.000 rpm
(50.265 rad.min-1, 62.832 rad.min-1, 94.248 rad.min-1)- Velocità di avanzamento asse X
50.000 mm/min
(32,81 in/s)- Velocità di avanzamento asse Y
50.000 mm/min
(32,81 in/s)- Velocità di avanzamento asse Z-Not Tr-
50.000 mm/min
(32,81 in/s)- Carico massimo del piano di lavoro
2.000 kg, 3.000 kg
(4.409 lb, 6.614 lb)- Peso massimo utensili
30 kg, 35 kg
(66,1 lb, 77,2 lb)- Tempo per cambio utensile
1,8 s, 2,2 s
Descrizione
Panoramica
Pezzi di grandi dimensioni con caratteristiche complesse, sgrossature impegnative seguite da finiture di precisione sono requisiti tipici in cui viene impiegato il Makino a91nx. L’a91nx appartiene alla serie nx di Makino e fornisce capacità per componenti di grande formato mantenendo qualità superficiale e produttività.
Settori
Pallet e corse
Macchina con pallet 800 x 800 mm progettata per elevata affidabilità e produttività. Le corse assi consentono lavorazioni su pezzi voluminosi e asportazioni pesanti.
Sensore utensile rotto: Vision B.T.S.
Un sensore di tipo Vision è di serie nel magazzino dell’ATC e verifica automaticamente lo stato di punte, maschi ed altri utensili a punta singola, riducendo fermi e pezzi scartati dovuti a utensili difettosi.
Gestione avanzata dei trucioli
Il design Makino (pareti quasi verticali e canale a tre vie) convoglia i trucioli fuori dalla camera di lavoro, minimizzando accumuli e la necessità di refrigerante per lo spurgo.
Ergonomia e movimentazione
Configurazione orizzontale degli assi e porte ad ampia apertura facilitano carico/scarico con gru. Gradini e punti di accesso permettono la preparazione e l’ispezione sicura di utensili e pezzi e l’accesso al cambiatore pallet per le operazioni di allestimento.
Specifiche tecniche
Note
Le specifiche standard possono variare a seconda del Paese; sono disponibili opzioni per mandrino, cono e configurazioni utensili.
Pezzi di grandi dimensioni con caratteristiche complesse, sgrossature impegnative seguite da finiture di precisione sono requisiti tipici in cui viene impiegato il Makino a91nx. L’a91nx appartiene alla serie nx di Makino e fornisce capacità per componenti di grande formato mantenendo qualità superficiale e produttività.
Settori
- Settore automobilistico e veicoli industriali pesanti
- Componenti industriali
- Attrezzature agricole
- Macchine per l’edilizia
- Componenti aerostrutturali
Pallet e corse
Macchina con pallet 800 x 800 mm progettata per elevata affidabilità e produttività. Le corse assi consentono lavorazioni su pezzi voluminosi e asportazioni pesanti.
Sensore utensile rotto: Vision B.T.S.
Un sensore di tipo Vision è di serie nel magazzino dell’ATC e verifica automaticamente lo stato di punte, maschi ed altri utensili a punta singola, riducendo fermi e pezzi scartati dovuti a utensili difettosi.
Gestione avanzata dei trucioli
Il design Makino (pareti quasi verticali e canale a tre vie) convoglia i trucioli fuori dalla camera di lavoro, minimizzando accumuli e la necessità di refrigerante per lo spurgo.
Ergonomia e movimentazione
Configurazione orizzontale degli assi e porte ad ampia apertura facilitano carico/scarico con gru. Gradini e punti di accesso permettono la preparazione e l’ispezione sicura di utensili e pezzi e l’accesso al cambiatore pallet per le operazioni di allestimento.
Specifiche tecniche
- Modello: a91nx (serie nx)
- Pallet: 800 x 800 mm
- Corse (X × Y × Z): 1.400 mm × 1.200 mm × 1.350 mm
- Velocità mandrino: 10.000 giri/min (opzioni: 8.000 / 15.000)
- Cono mandrino: BT50 (opzione HSK‑A100)
- Traslazione rapida: 60.000 mm/min
- Velocità di alimentazione massima: 50.000 mm/min
- Pezzo massimo: Ø 1.450 mm × 1.450 mm
- Portata massima: 2.000 kg
- Capacità ATC: 60 utensili
- Diametro max utensile: 155 mm (con utensili adiacenti) / 356 mm (senza utensili adiacenti)
- Peso max utensile: 30 kg (momento 45 N·m)
- Sensore Vision B.T.S. integrato nel magazzino ATC
- Gestione trucioli: pareti quasi verticali e canale a tre vie
- Ergonomia: porte ampie, accesso alla camera, movimentazione compatibile con gru
Note
Le specifiche standard possono variare a seconda del Paese; sono disponibili opzioni per mandrino, cono e configurazioni utensili.
