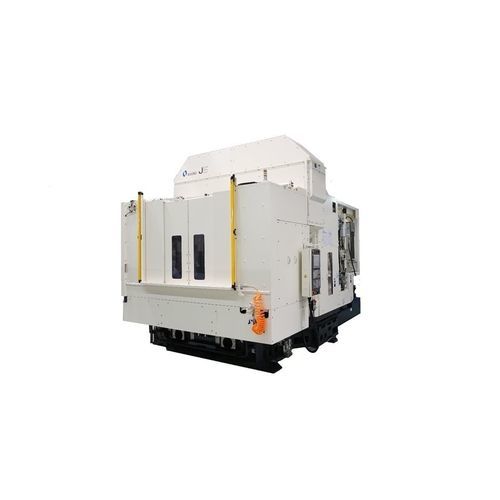

Centro di lavoro CNC 3 assi J5

orizzontalea portaleHSK A-63

Panoramica
Versione a corsa estesa della famiglia di centri di fresatura orizzontali Makino J5, studiata per la lavorazione di pezzi di grandi dimensioni presenti in strutture automobilistiche, sistemi di sospensione e unità di propulsione EV. Disponibile in tre layout con asse A rotante, asse B rotante o combinazione B su A. La base e il mandrino ad alta rigidità consentono elevati asporti di truciolo adatti a contesti produttivi.

Dettagli prodotto
La configurazione ad assi impilati facilita il carico/scarico dei pezzi e l'integrazione con automazione come robot a portale, riducendo l'ingombro a terra. La macchina monta un sistema di livellamento a 3 punti per un'installazione rapida e stabile e minore manutenzione degli allineamenti. Le tavole rotanti a trasmissione diretta accelerano gli spostamenti e migliorano l'affidabilità nel tempo.

Caratteristiche principali

• Tre opzioni di layout: asse A rotante, asse B rotante o combinazione B su A.
• Design ad assi impilati per facile integrazione con robot a portale e ingombro compatto.
• Basi e mandrini ad elevata rigidità per supportare elevati asporti di truciolo.
• Sistema di livellamento a 3 punti per installazione semplificata e allineamento costante.
• Tavole rotanti a trasmissione diretta per indicizzazione più rapida e maggiore affidabilità.

Specifiche tecniche

• Pallet: 500 x 500 mm standard (400 x 400 mm opzionale).
• Corsa X: 1.500 mm (59,1 in).
• Corsa Y: 1.000 mm (39,4 in) per HSK-A63; 930 mm (36,6 in) per HSK-A100.
• Corsa Z: 650 mm (25,6 in).
• Portata (capacità massima pezzo): circa 600 kg a 2.000 kg a seconda del tipo di asse rotante.
• Asse A: illimitato (tipo A) o +90° / -180° (tipo A/B).
• Asse B: illimitato dove applicabile.
• Opzioni mandrino: 14.000 RPM con HSK-A63 (standard); 10.000 RPM con HSK-A100 (opzionale).
• Potenza di picco mandrino: HSK-A63 — 25 kW / 201 N·m; HSK-A100 (opzionale) — 35 kW / 488 N·m.
• Rapidi: X 50.000 mm/min; Y/Z 60.000 mm/min. Velocità di taglio: 50.000 mm/min.
• Magazzino utensili: HSK-A63 — doppio tamburo 44 utensili (standard); HSK-A100 — doppio tamburo 36 utensili (opzionale).
• Lunghezza utensile massima supportata: fino a 450 mm.
• CNC: controllo Fanuc Pro-L ottimizzato per produzione ad alto volume e integrazione ladder-logic.
