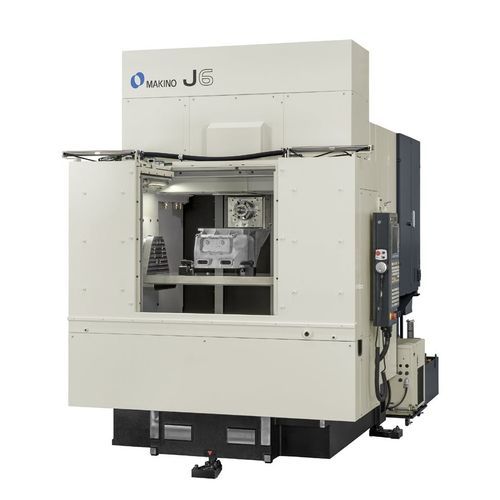

Centro di lavoro CNC 5 assi J6

orizzontaleper metalli non ferrosiHSK A-63

Panoramica
Famiglia di centri di lavoro orizzontali a tavola singola, ad alta velocità e alta produttività, progettata per costituire il nucleo di linee di lavorazione CNC flessibili ad alto volume. La serie J6 impiega una cinematica ad assi impilati e una configurazione a tavola singola per favorire l'espulsione dei trucioli e garantire stabilità termica e meccanica per componenti non ferrosi quasi finiti prodotti in grandi lotti.

Configurazione della famiglia

• Ottimizzato per pezzi non ferrosi near‑net e produzione ad alto rendimento.
• Disponibile in tre varianti cinematiche: due varianti 4‑assi (A o B) e una variante 5‑assi (B sopra A).
• Ingombro a terra compatto e livellamento a tre punti reale per la stabilità di allineamento nelle celle di produzione.

Specifiche tecniche (metriche)
Asse A: Illimitato (tipo A) / +90° / -180° (tipo A/B)
Asse B: Illimitato (tipi A e A/B)
Velocità mandrino: 16.000 giri/min (12.000 giri/min opz.)
Attacco mandrino: HSK‑A63
Avanzamento rapido: 75.000 mm/min
Velocità di taglio: 50.000 mm/min
Pallet (corsa standard): X: 750 mm Y: 560 mm Z: 500 mm
Massima dimensione pezzo: Varia in base alla variante cinematica
Portata massima: 500 kg (tipo B); 400 kg (tipi A, A/B)
Capacità ATC: 30 utensili (40 opzionale)
Chip‑to‑chip: 2,0 s ± 10 %
Diametro massimo utensile: Ø100 mm (Ø125 mm con limitazioni)
Peso massimo utensile: 8 kg

Specifiche tecniche (imperiali)
Pallet (corsa standard): X: 29.5" Y: 22.0" Z: 19.9"

Caratteristiche / punti tecnici

• HMC orizzontale a tavola singola progettato per applicazioni ad alta velocità e alta produttività.
• Cinematica ad assi impilati per un'efficace evacuazione dei trucioli e maggiore produttività.
• Tre opzioni cinematiche per adattare il processo: 4‑assi (A), 4‑assi (B), 5‑assi (B sopra A).
• Mandrino fino a 16.000 giri/min con attacco HSK‑A63 per lavorazioni ad alta velocità.
• Elevati avanzamenti rapidi (75.000 mm/min) e di taglio (50.000 mm/min) per ridurre i tempi di ciclo.
• ATC standard 30 utensili (espandibile a 40); chip‑to‑chip ≈ 2,0 s.
• Portata e dimensione pezzo scalabili a seconda della variante (fino a 500 kg).
• Limiti utensile: Ø100 mm (Ø125 mm con restrizioni), peso utensile max 8 kg.
