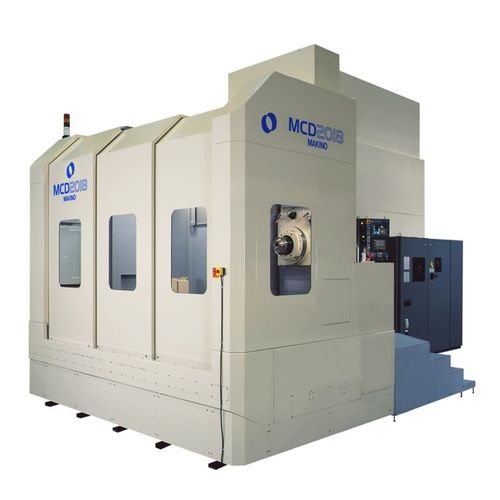

Centro di lavoro CNC 4 assi MCD2018

orizzontale60 utensili120 utensili

Panoramica
Il MCD2018 è un centro di lavoro orizzontale (HMC) heavy-duty progettato per la lavorazione FF ad alta velocità e alta precisione di stampi, dime e pezzi di grandi dimensioni. Combina un mandrino a naso lungo ad elevata rigidità con un tavolo indicizzabile di precisione per permettere fresatura in profondità, gun drilling e sgrossature pesanti.

Punti chiave

• Mandrino a naso lungo e alta rigidità per migliorare la fresatura in profondità e le lavorazioni pesanti.
• Tavolo indicizzabile ad alta precisione con risoluzione 0,0001°; carico supportato fino a 8.000 kg (12.000 kg opzionale).
• Rilevamento posizione assoluta su tutti gli assi per ripetibilità e riduzione dei tempi di set-up.
• Più convogliatori a spirale per trucioli e gestione efficiente del refrigerante per grandi volumi di trucioli.
• Protezione completamente chiusa con porta frontale e soffitto che si aprono completamente per facilitare il carico di grandi pezzi.
• Mandrino standard 6.000 giri/min (opzioni: 4K, 8K, 15K, 18K); caricatore utensili standard 30 (opzioni fino a 399).
• Spostamento rapido e avanzamento di taglio fino a 16.000 mm/min; tempo utensile-a-utensile circa 18 s.

Applicazioni raccomandate

• Lavorazione FF di grandi stampi e dime.
• Fresatura in profondità e asportazione pesante su componenti di grandi dimensioni.
• Gun drilling e forature profonde dove rigidità e corsa del mandrino sono critiche.

Specifiche tecniche

• Pallet: 1800 mm × 1300 mm (70,9" × 51,2")
• Corsa (X × Y × Z): X: 2000 mm; Y: 1800 mm; Z: 1300 mm (Z 1500 mm opzionale)
• Asse B: indicizzazione 360°
• Asse C: N/A
• Velocità mandrino: 6.000 giri/min (opzioni: 4.000 / 8.000 / 15.000 / 18.000 giri/min)
• Spostamento rapido: 16.000 mm/min (630 ipm)
• Avanzamento di taglio: 16.000 mm/min (630 in/min)
• Pezzò massimo: Ø 2200 mm × 2100 mm (con limitazioni)
• Portata massima: 8.000 kg (12.000 kg opzionale)
• Risoluzione indicizzazione tavolo: 0,0001°; tavolo supporta fino a 8 tonnellate
• Capacità ATC: 30 (opzioni: 60, 99, 120, 180, 280, 399)
• Tempo utensile-a-utensile: 18 s
• Diametro massimo utensile: 300 mm (con limitazioni)
• Peso massimo utensile: 30 kg
• Caratteristiche standard: rilevamento posizione assoluta su tutti gli assi; più convogliatori a spirale per trucioli; protezione completamente chiusa con porta frontale e soffitto che si aprono completamente
• Operazioni raccomandate: lavorazione FF, gun drilling, fresatura in profondità, tagli pesanti
